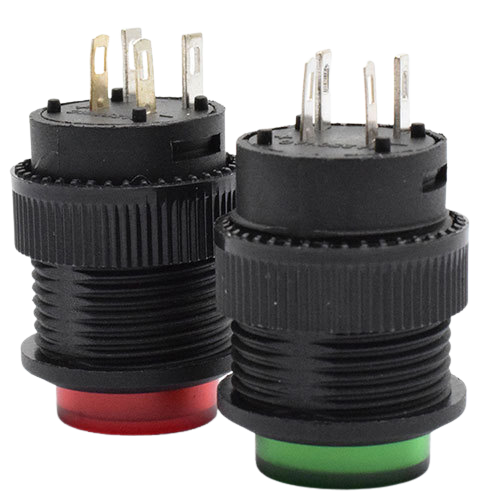

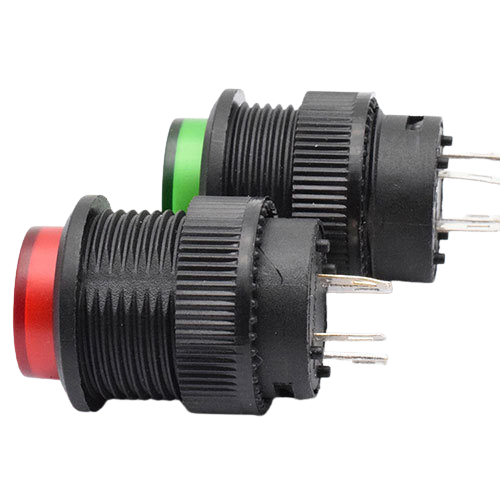

Master-R16-503AD - interruptor - 3A, con enclavamiento, iluminado

Descripción general del producto

• Interruptor con enclavamiento para una corriente de carga de 3 A, iluminado
• Tipo de contacto 1*UM (conmutador), 250 V CA / 10 A o 30 V CC / 3 A
• Tipo de conexión: terminales de soldadura de 6,3 mm
• Iluminación LED disponible en varios colores
• Diseño plano, para montaje en paneles frontales

Descripción del producto

Un interruptor con enclavamiento e iluminación LED integrada es adecuado para cualquier aplicación en la que se necesite una indicación visual de las posiciones de conmutación y solo deban conmutarse cargas pequeñas. El interruptor funciona como conmutador y puede conmutar hasta 3 A de corriente continua o 10 A de corriente alterna a 250 V.

El mecanismo de enclavamiento mantiene el interruptor en la posición seleccionada, por lo que no es necesario aplicar fuerza para mantenerlo accionado. La iluminación LED se enciende independientemente de la posición de conmutación y permite reconocer el estado de funcionamiento incluso en entornos oscuros. Las conexiones mediante terminales de soldadura permiten el cableado directo en la placa de circuito impreso o la conexión con contactos de crimpado adecuados.

Entre sus aplicaciones típicas se incluyen los paneles de control de equipos de laboratorio, los interruptores indicadores de instrumentos de medición, los selectores de funciones en equipos de audio y amplificadores, así como los indicadores de estado en armarios eléctricos. El diseño plano permite instalarlo en paneles frontales estrechos; para trabajar con potencias mayores, en cambio, se necesita una salida de relé desde el interruptor.

La potencia máxima de conmutación es de 10 A con corriente alterna; las cargas que superen este límite deben conmutarse mediante un relé o contactor independiente. La iluminación LED requiere una fuente de alimentación independiente, que puede ser distinta de la tensión de conmutación.

Nota de seguridad

El interruptor no está destinado a su instalación en la red eléctrica doméstica y debe utilizarse exclusivamente para la construcción de prototipos y para fines de prueba y desarrollo. Los trabajos en la instalación eléctrica o cerca de ella están reservados a electricistas cualificados; en caso de duda, consulta a un electricista cualificado antes de ponerlo en funcionamiento. Durante el cableado, respeta las potencias de conmutación permitidas y utiliza un relé de conmutación previo para cargas mayores.

Contenido del suministro

• 1x R16-503AD - interruptor - 3A, con enclavamiento
