Kit de bricolaje de 2 unidades para practicar soldadura: amplificador de audio TIP41C JLH1969 (versión mini)

Descripción general del producto

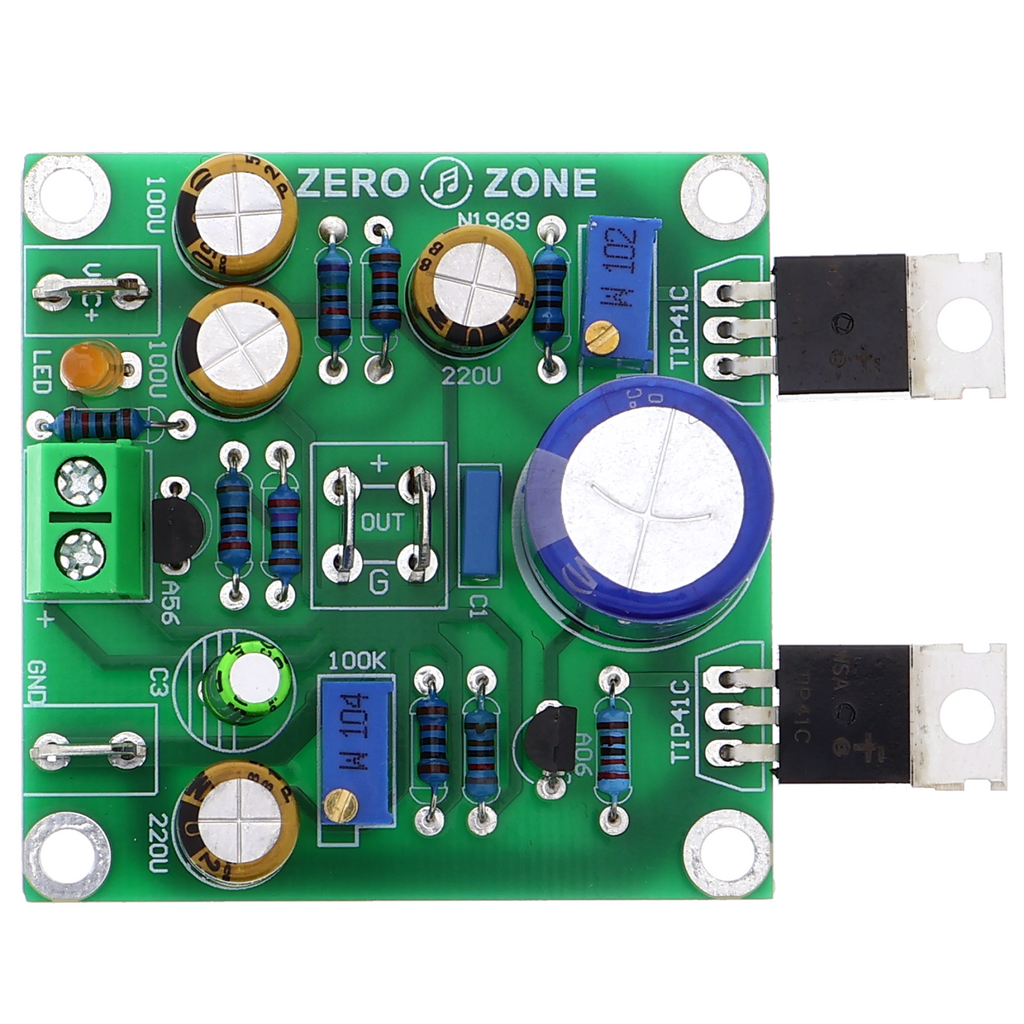

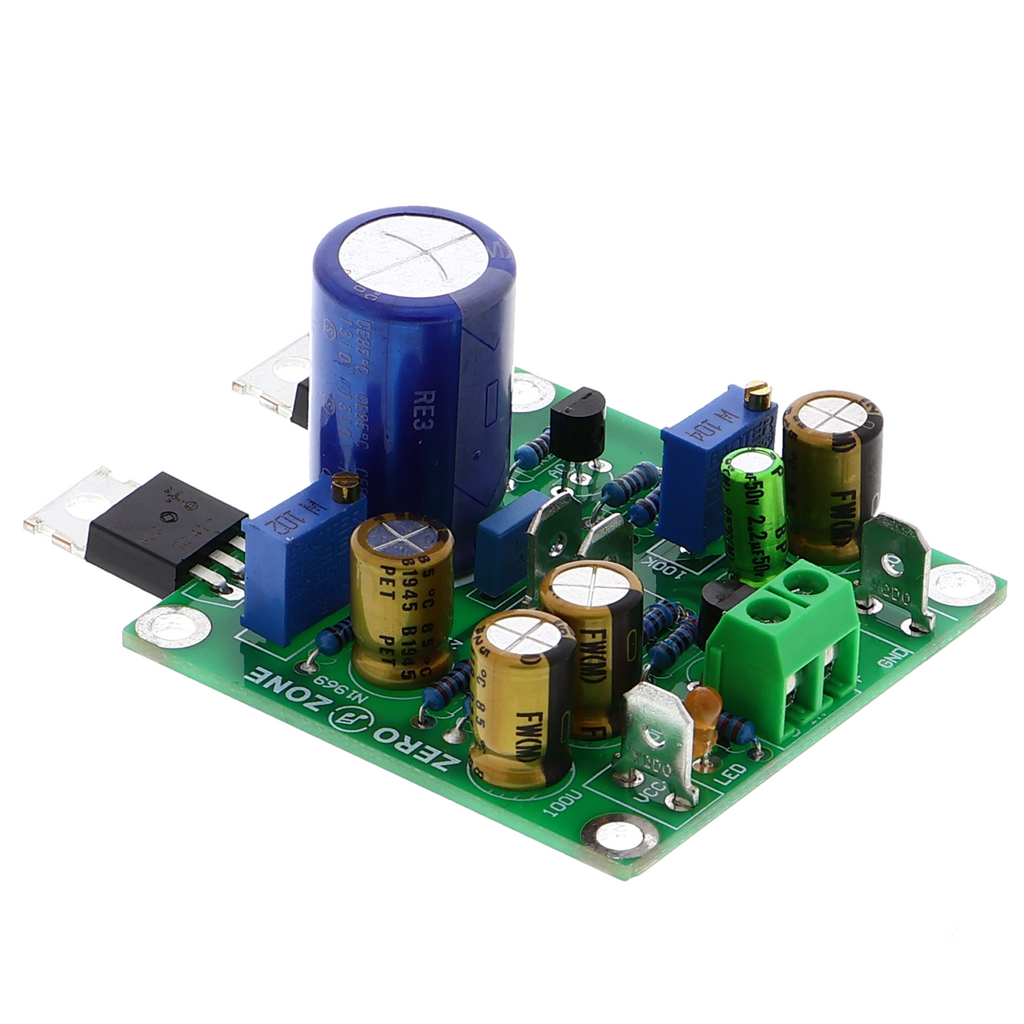

• Placa ensamblada para un amplificador de audio con el circuito integrado de potencia TIP41C, basada en el esquema JLH1969
• Potencia de salida de aproximadamente 20 W a 8 ohmios con baja distorsión
• Alimentación estabilizada de 35 V, consumo máximo de aproximadamente 3 A
• Montaje parcialmente premontado; es necesario soldar los componentes restantes

Descripción del producto

Esta placa de montaje permite realizar un amplificador de audio basado en el esquema clásico JLH1969 y sirve como proyecto educativo para comprender los circuitos amplificadores analógicos. Los transistores TIP41C de la etapa de salida permiten alcanzar una potencia de salida de aproximadamente 20 W con una carga de 8 ohmios, suficiente para altavoces activos o pequeñas aplicaciones de megafonía.

El amplificador funciona con una tensión de alimentación estabilizada de 35 V y requiere un consumo máximo de aproximadamente 3 A a plena carga. Parte del montaje ya está realizado; aun así, es necesario soldar para fijar todos los componentes restantes en la placa. El diseño del circuito está orientado a un funcionamiento estable y una baja distorsión.

Entre sus usos habituales se incluyen el montaje de un sistema amplificador compacto para prototipos de circuitos, la formación práctica en reparación de electrónica más exigente, la enseñanza de los principios de la electrónica de potencia o la experimentación con rutas de señal de audio analógicas en un laboratorio aficionado. Con la fuente de alimentación necesaria, el módulo puede ponerse en funcionamiento de inmediato.

Información de seguridad

Las placas de montaje con un consumo elevado requieren un cableado seguro y cables con una sección adecuada. Los trabajos en la alimentación de este circuito están reservados exclusivamente a profesionales cualificados en electricidad; en caso de duda, consulta a un profesional antes de la puesta en funcionamiento. El producto no está destinado a su instalación en la red eléctrica doméstica y debe utilizarse exclusivamente para montaje, pruebas y desarrollo.

Contenido del suministro

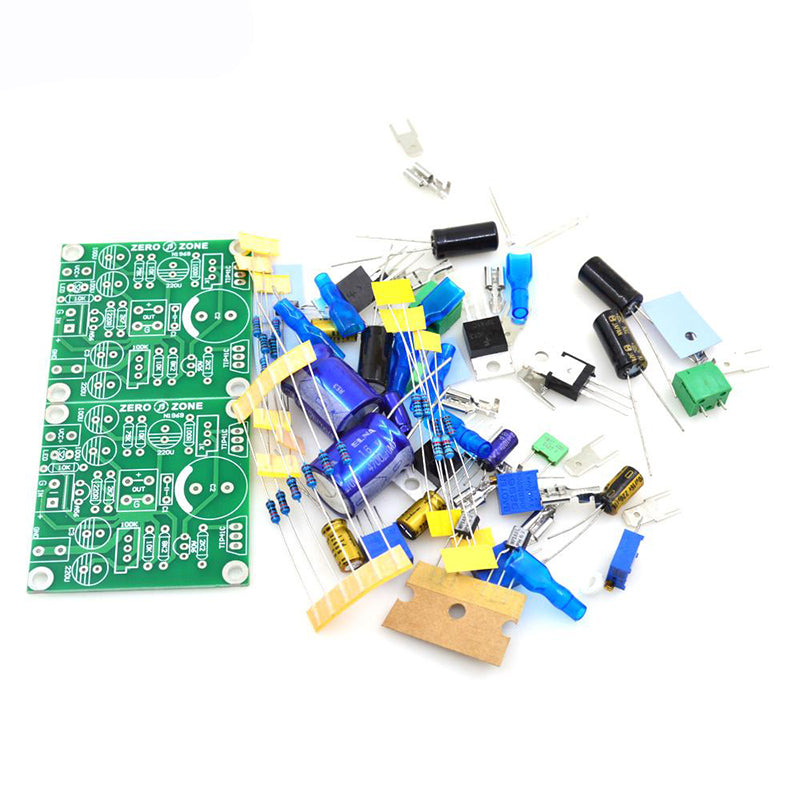

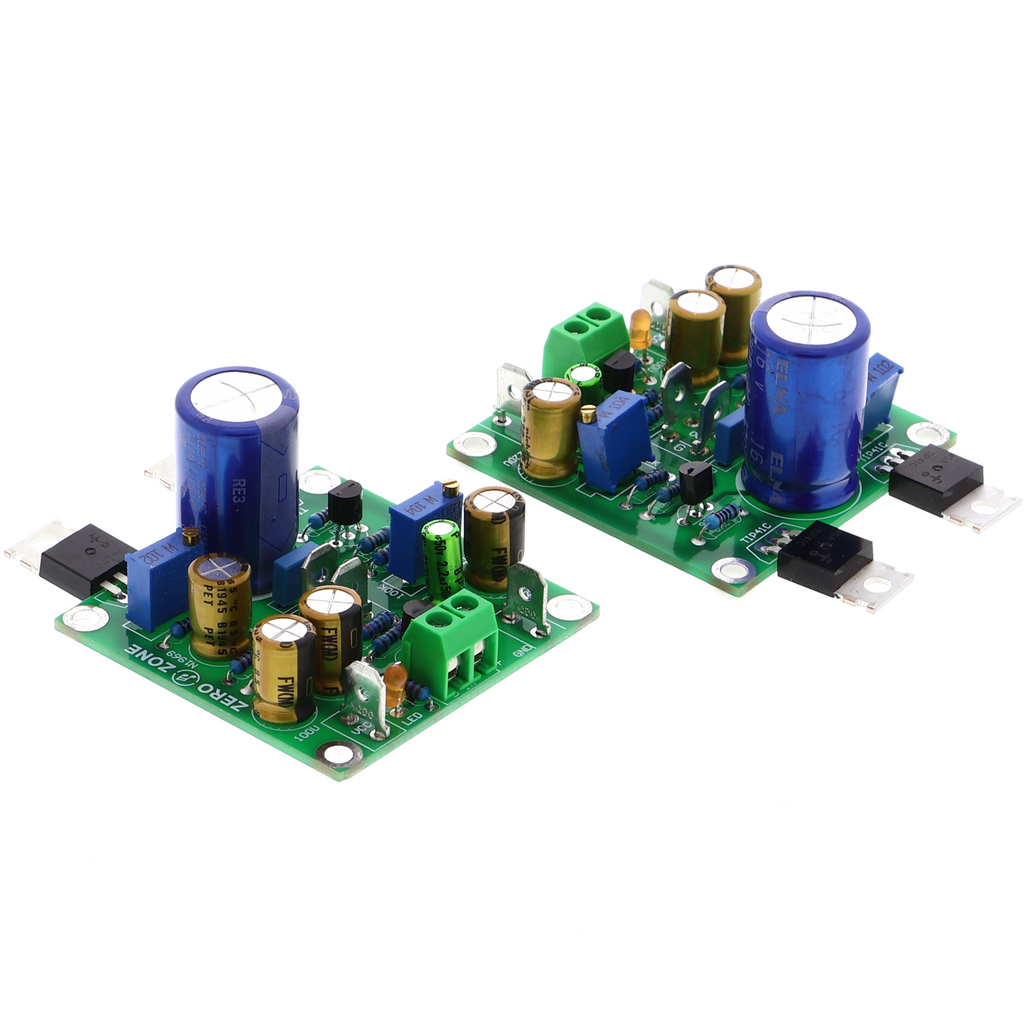

• 2x Práctica de soldadura de amplificador de audio TIP41C JLH1969 (miniversión) - kit DIY doble
