Práctica de soldadura SMD «LED giratorios» CD4017 SMD NE555

Resumen del producto

• Material de práctica de soldadura para montar un circuito LED giratorio con componentes SMD
• CI básicos, decodificador CD4017 y oscilador NE555 para la señal de reloj
• 10 LED en versión de montaje superficial, conmutables individualmente
• El circuito genera una indicación LED secuencial sin programación externa
• Superficie total optimizada para principiantes con soldador y pinzas finas

Descripción del producto

Esta práctica de soldadura enseña a trabajar con componentes de montaje superficial mediante un circuito funcional. El NE555 funciona como oscilador astable y proporciona impulsos de reloj regulares al decodificador CD4017, que distribuye estos impulsos entre diez salidas y las activa sucesivamente. De este modo, el circuito genera un atractivo efecto de luces LED en movimiento.

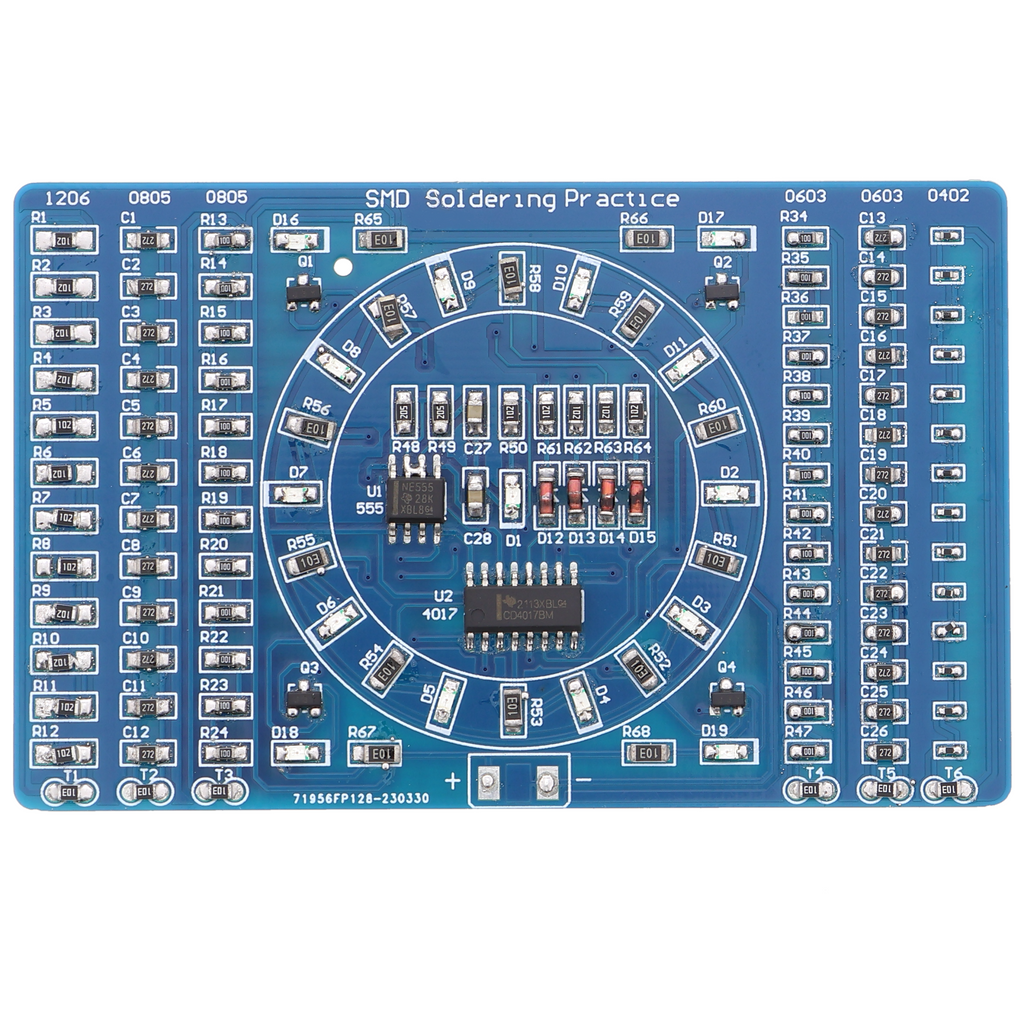

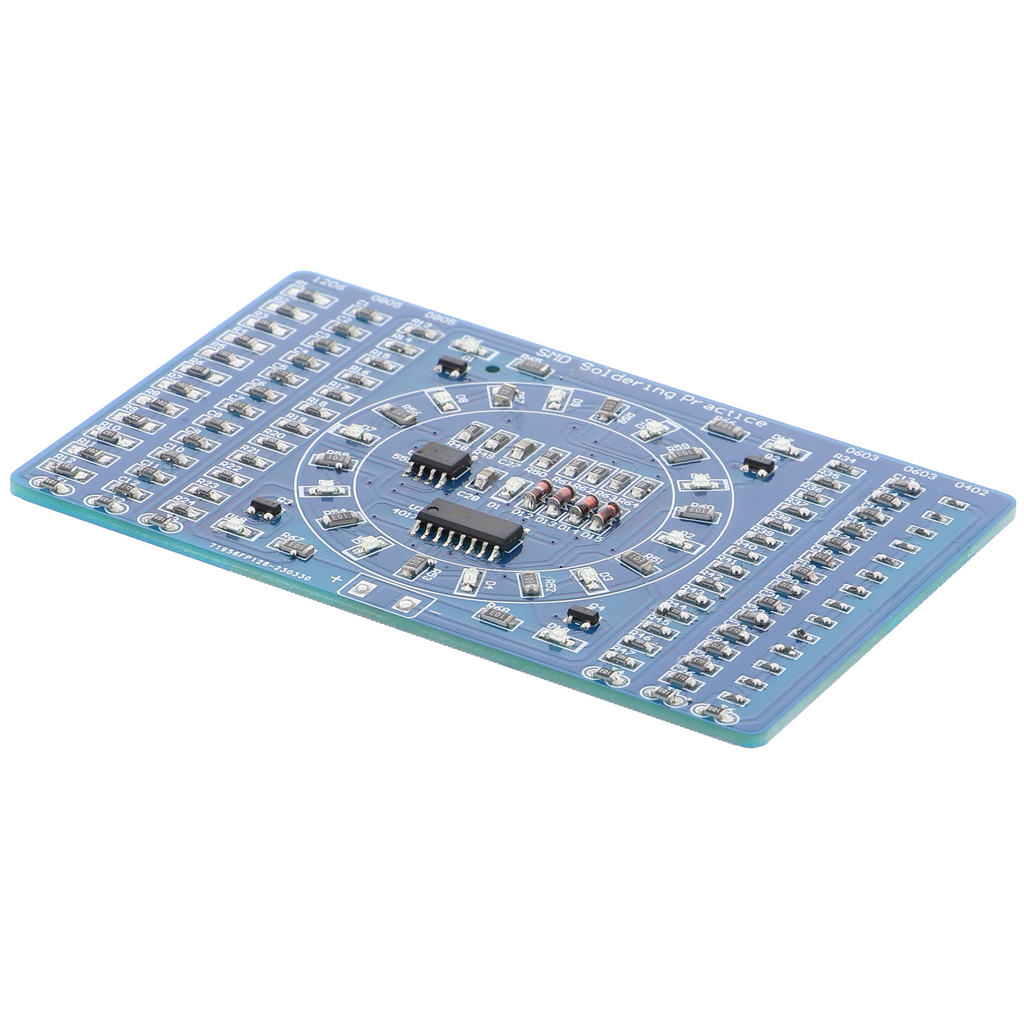

Los diez LED están dispuestos como componentes SMD individuales en la placa de circuito impreso y se encienden sucesivamente. El circuito requiere una tensión continua estabilizada de entre 5 y 9 voltios; el consumo real depende de la tensión de funcionamiento y del brillo de los diodos emisores de luz. Tras completar correctamente el montaje, el patrón de luces en movimiento funciona de forma continua sin necesidad de intervención adicional.

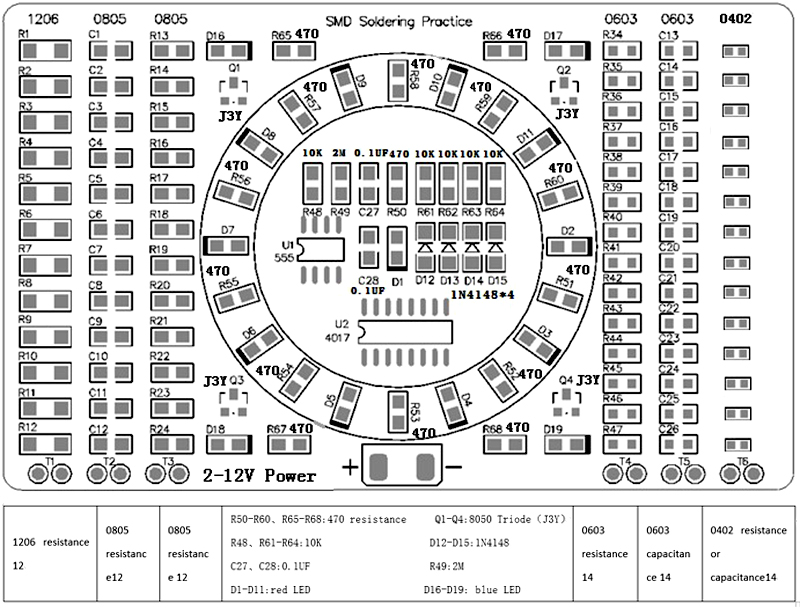

El montaje permite practicar la soldadura precisa de componentes diminutos en un espacio reducido, así como la colocación de componentes según el esquema eléctrico. Entre sus usos habituales se encuentran los talleres de soldadura para principiantes, la enseñanza escolar de la tecnología de circuitos impresos y el aprendizaje autónomo de los fundamentos del montaje SMD en casa. El circuito funciona inmediatamente después de soldar los componentes, sin necesidad de programación, calibración ni configuración externa.

Para utilizarlo se necesita una fuente de alimentación externa, que no está incluida en el kit. Para controlar la frecuencia de reloj del efecto de luces en movimiento, se puede añadir un potenciómetro entre el NE555 y el CD4017. No se requieren conocimientos especiales de soldadura, pero conviene tener experiencia previa con el soldador y el estaño; la superficie de la placa y la densidad de los componentes requieren trabajar con concentración.

Indicación de seguridad

La tensión de funcionamiento no debe superar el límite superior de 9 voltios. El producto está destinado exclusivamente a prácticas de soldadura y al montaje de prototipos, así como a fines de prueba y desarrollo. Si se utiliza con fuentes de alimentación inseguras o existen dudas sobre la alimentación eléctrica, debe consultarse a un técnico electricista antes de ponerlo en funcionamiento.

Contenido del envío

• 1x Práctica de soldadura SMD "LED giratorios" CD4017 SMD NE555
