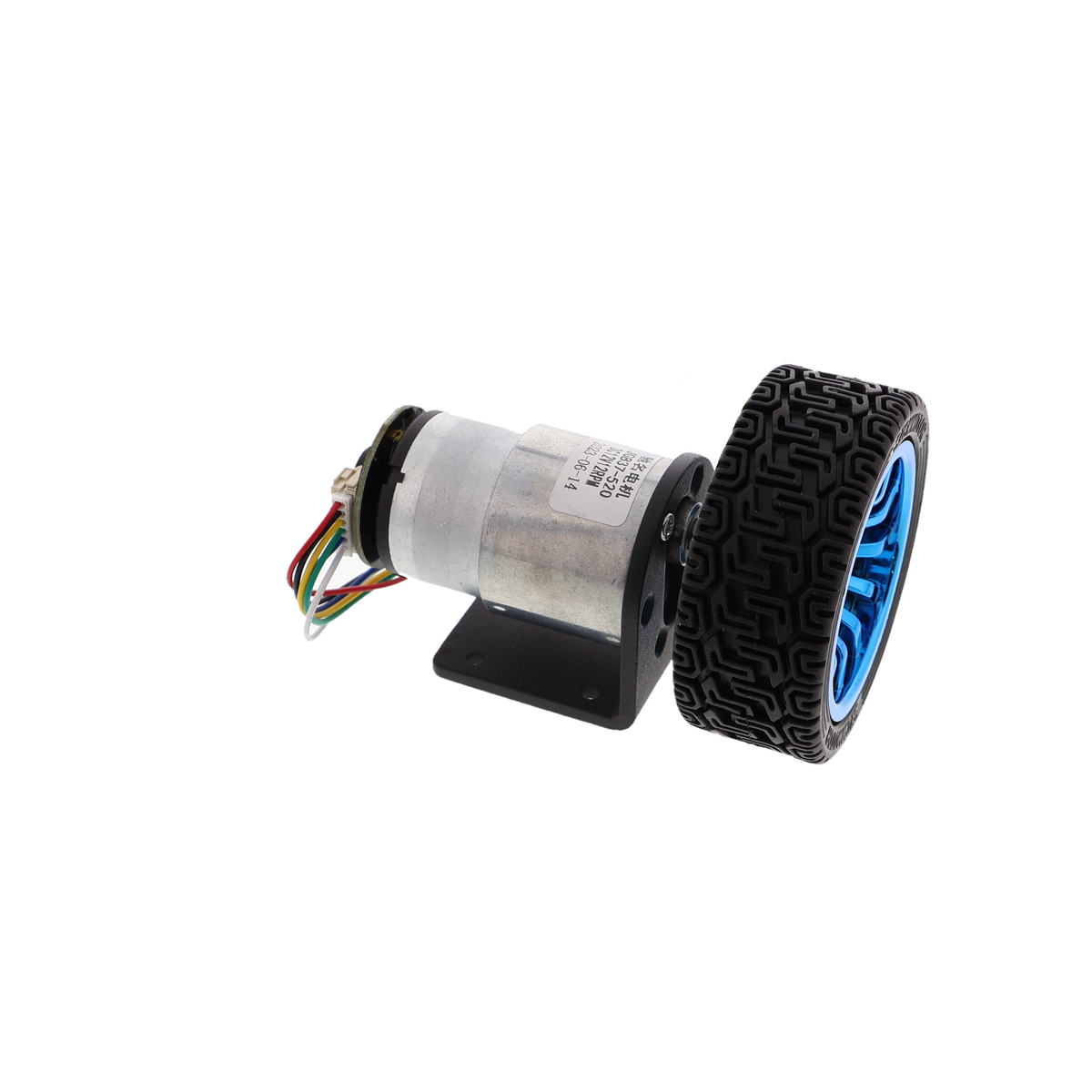

Kit de motorreductor con encoder JGB37-520 12V 12RPM con rueda

Resumen del producto

• Motorreductor con encoder integrado, 12 V de corriente continua, velocidad de salida de 12 rpm
• El encoder mide sin contacto las revoluciones del eje del motor
• Capacidad de carga de hasta 10 kg con accionamiento directo
• Conexión mediante conector de 6 pines o pads de soldadura
• Carcasa de plástico con brida de montaje
• Sin mantenimiento y sin necesidad de calibración

Descripción del producto

Este motorreductor con encoder integrado combina el accionamiento y la medición de posición en un solo componente. El disco del encoder detecta cada revolución del eje del motor y la comunica mediante impulsos digitales a una placa de control superior. De este modo, no es necesario instalar un sensor por separado.

El motor de 12 V hace girar el eje de salida a 12 rpm, por lo que resulta ideal para aplicaciones de baja velocidad y mayor par. La resolución medida es normalmente de 16 a 20 impulsos por revolución, según el disco del encoder. Esto permite alcanzar una precisión de posición de hasta el rango milimétrico en movimientos de traslación.

Entre sus aplicaciones se incluyen pinzas robóticas con una abertura de agarre conocida, vehículos de transporte autónomos con realimentación de odometría o dispositivos dosificadores para laboratorios y procesos de fabricación, donde la posición angular exacta es decisiva. El motor consume aproximadamente entre 2 y 3 amperios bajo carga; se requiere una fuente de alimentación con las dimensiones adecuadas y un módulo controlador de motor para el control mediante PWM. Las conexiones de los cables pueden realizarse mediante un conector de 6 pines o con cables soldados directamente.

Para el funcionamiento, además de una fuente de alimentación de 12 V, se necesita un controlador de motor compatible con PWM que también pueda evaluar los impulsos del encoder. Una placa de control superior con entradas digitales o capacidad de interrupciones recibe los impulsos.

Nota de seguridad

El eje del motor genera par; deben evitarse los guantes y la ropa holgada. No está destinado a conectarse a la red eléctrica doméstica; es adecuado exclusivamente para la construcción de prototipos y para fines de prueba y desarrollo. Los trabajos en instalaciones eléctricas o cerca de ellas están reservados a profesionales electricistas; si tienes dudas sobre la alimentación eléctrica, consulta a un profesional electricista antes de la puesta en servicio.

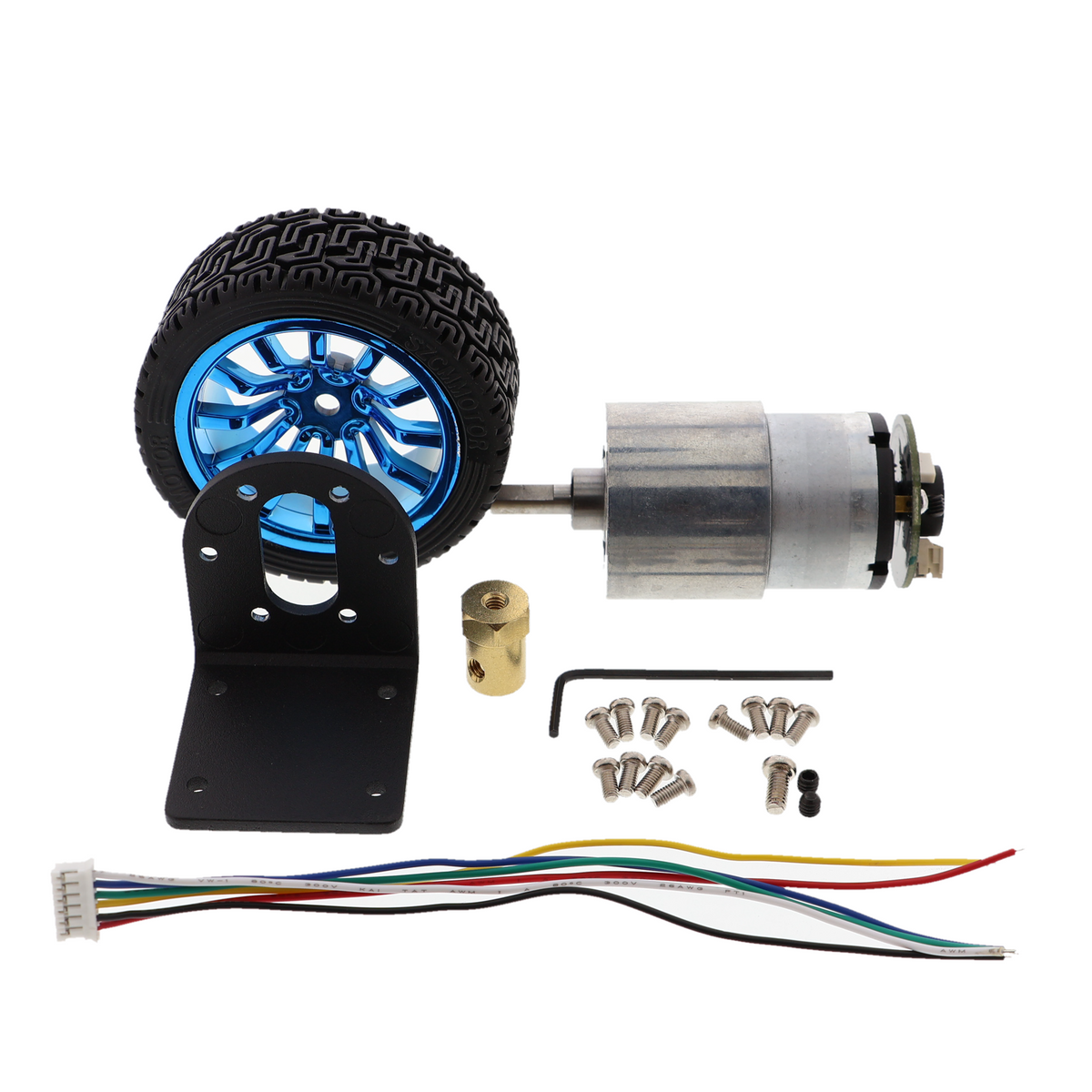

Contenido del paquete

• 1x kit de motorreductor con encoder JGB37-520 12V 12RPM, compuesto por:
• 1x motor con encoder
• 1 x rueda
• 1 x soporte
• 1x acoplamiento
• Tornillos de instalación
