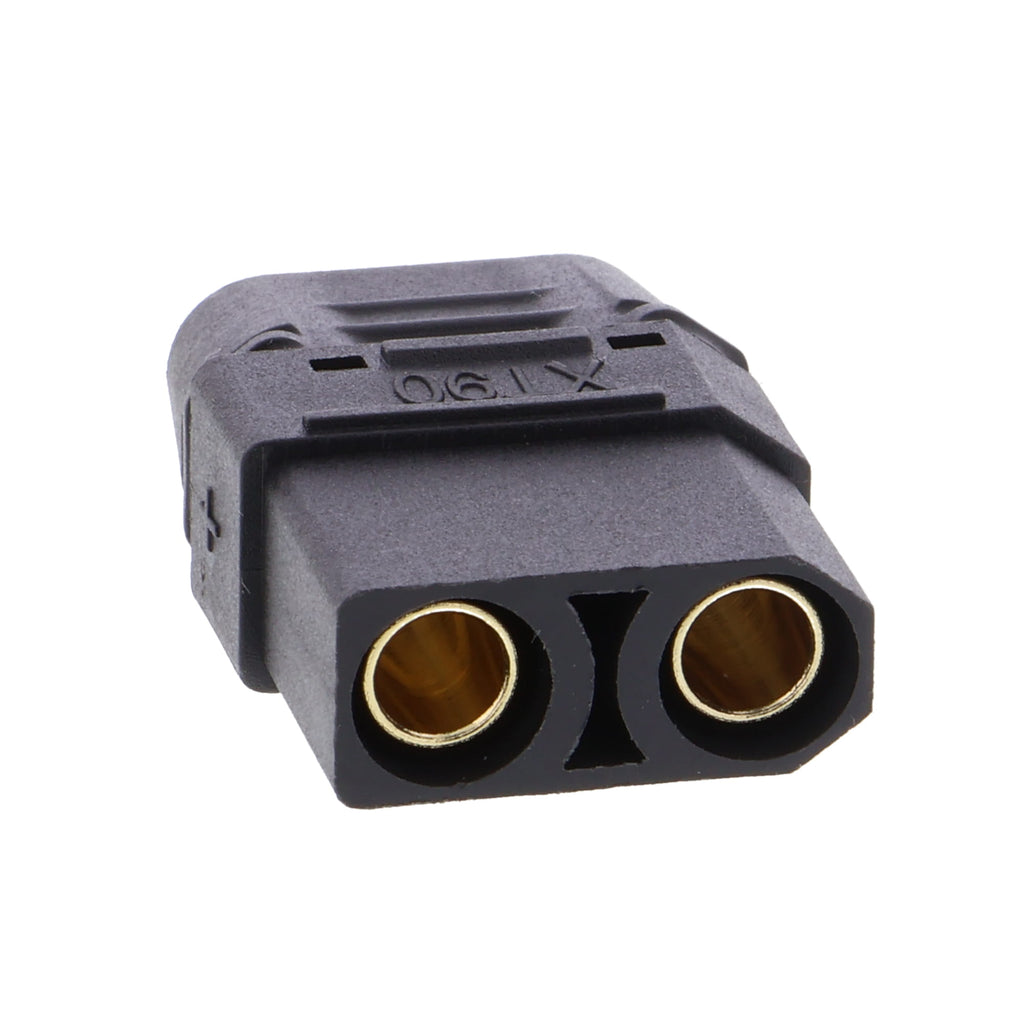

Conectores XT90E macho + XT90H hembra - juego de conectores

Descripción general del producto

• Conector de alta corriente con formato XT90, un par macho y hembra
• Corriente nominal de hasta 90 A, contactos chapados en oro
• Protección contra la polaridad inversa mediante una modificación asimétrica del conector
• Conectores planos de 5,5 mm para secciones de conductor de hasta 6 mm²
• Muy utilizado en aplicaciones de alta energía
• Juego con un conector macho y uno hembra
• Conexión mediante soldadura sin herramientas adicionales

Descripción del producto

El conector XT90 es una conexión de alta corriente para sistemas de corriente continua con corrientes nominales de hasta 90 A. El juego contiene un conector macho y uno hembra con contactos chapados en oro, que garantizan una baja resistencia de contacto. La geometría asimétrica del conector evita confusiones y hace imposible invertir la polaridad.

Los conectores planos son compatibles con conexiones de conductores de hasta 6 mm², se sueldan y no requieren herramientas especializadas. El diseño permite corrientes elevadas con dimensiones relativamente compactas. El chapado en oro mantiene baja la resistencia de contacto incluso después de múltiples conexiones.

Entre sus aplicaciones se encuentran sistemas de alta energía, como paquetes de baterías para multicópteros o vehículos eléctricos, donde circulan corrientes de dos o tres cifras durante largos períodos. El XT90 también se ha consolidado en montajes de laboratorio con tensiones de batería elevadas y los cargadores correspondientes. Las luces de vías de evacuación con baterías de respaldo también utilizan este conector.

Los contactos chapados en oro requieren un almacenamiento cuidadoso para evitar la suciedad. La temperatura de soldadura no debe superar los 350 °C para no dañar la capa de contacto. Para corrientes elevadas permanentes en condiciones de vibración, es necesario garantizar conexiones soldadas seguras y sin tensión mecánica.

Nota de seguridad

Con corrientes superiores a 50 A, los contactos pueden calentarse brevemente durante el proceso de conexión. Este producto está destinado exclusivamente a la construcción de prototipos, montajes de laboratorio y desarrollo de pruebas, y no es adecuado para su instalación en circuitos eléctricos domésticos. En caso de dudas sobre el dimensionamiento correcto del cable y de la conexión soldada, consulta a un profesional electricista antes de la puesta en marcha.

Contenido del suministro

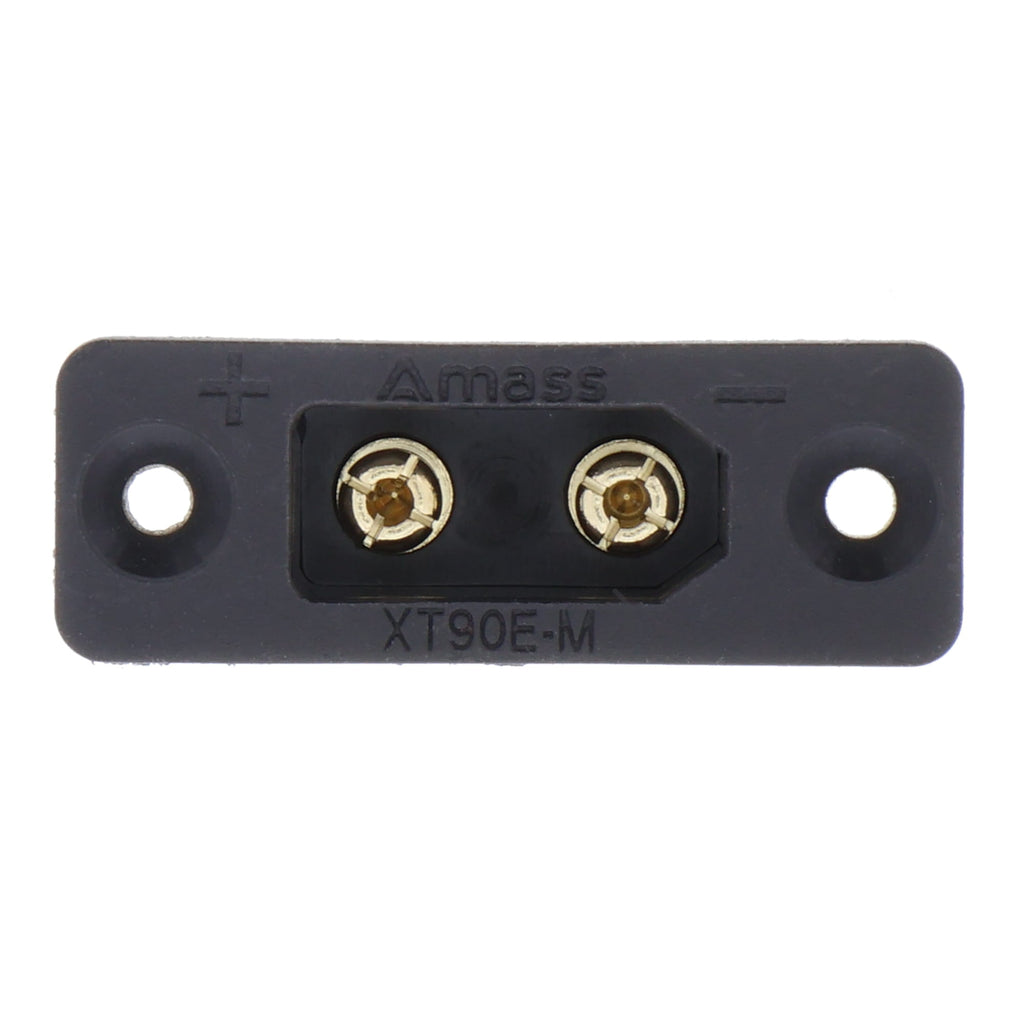

• 1x XT90E-M
• 1x XT90H-F
• 1x Cubierta
