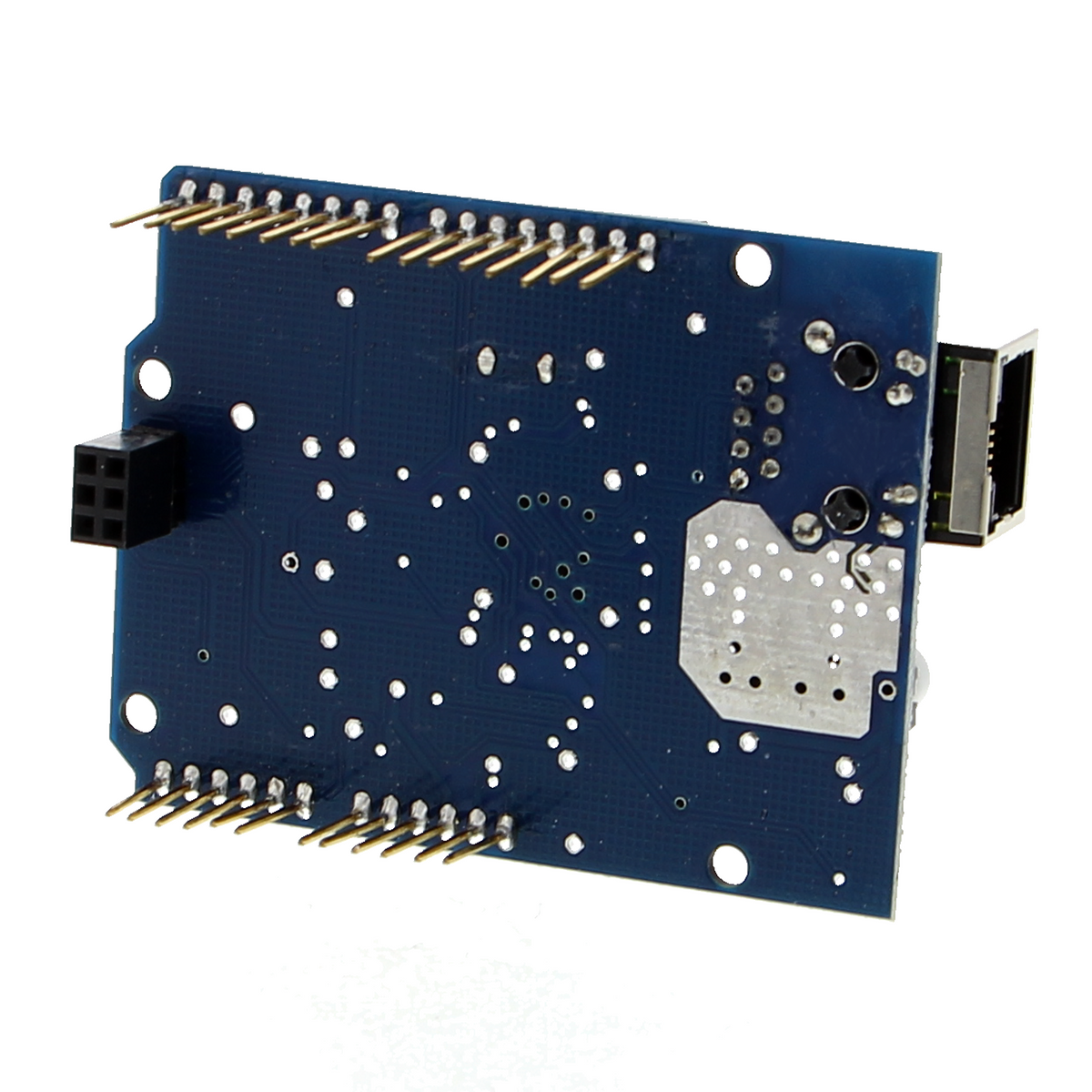

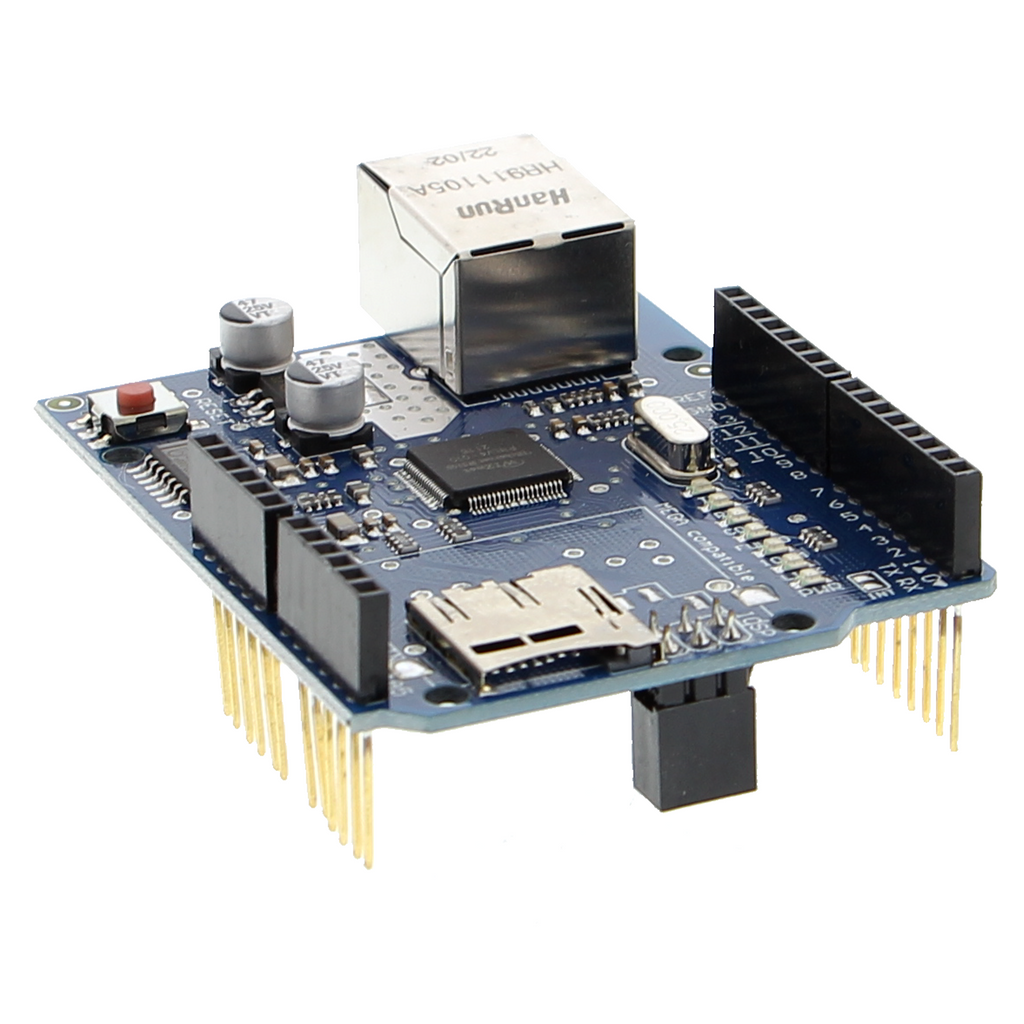

Shield Ethernet HanRun HR911105A 15/10 W5100

Resumen del producto

• Interfaz Ethernet para placas de microcontroladores con formato Arduino
• Chipset W5100 con implementación completa de TCP/IP
• Memoria de búfer con 16 kB de RAM para el tráfico de datos
• Distribución de pines para Arduino Uno, Mega y placas compatibles
• Velocidad de conexión de 10 Mbit/s
• Conector RJ45 con transformador integrado

Descripción del producto

El módulo de expansión añade una interfaz Ethernet a los microcontroladores y permite la comunicación con redes locales o con Internet. El chipset W5100 se encarga de todo el procesamiento TCP/IP, por lo que el microcontrolador solo necesita enviar unos pocos comandos. Las velocidades de datos alcanzan hasta 10 Mbit/s.

La interfaz SPI conecta el módulo con el sistema host; varios pines digitales controlan las señales de selección de chip e interrupción. Una memoria de búfer de 16 kB almacena temporalmente los datos entrantes y salientes, aunque esta memoria puede convertirse en el factor limitante en aplicaciones con grandes volúmenes de datos o varias conexiones simultáneas. El conector RJ45 admite un cable de red y se conecta al chipset mediante un transformador integrado.

El módulo requiere una alimentación estable de 5 V y se conecta directamente a placas Arduino con el formato de conectores estándar. Los pines SPI no deben utilizarse dos veces. Una red local existente con servidor DHCP simplifica la asignación de direcciones; también es posible configurar una IP estática. Los grandes volúmenes de datos o las aplicaciones de streaming están limitados por el tamaño de la memoria de búfer.

Advertencia de seguridad

El módulo está destinado exclusivamente a la creación de prototipos y a fines de prueba y desarrollo; no debe utilizarse para conectarse a circuitos eléctricos domésticos ni a segmentos de red productivos con datos confidenciales. Los trabajos en instalaciones eléctricas o cerca de ellas están reservados a profesionales cualificados. Si no tienes claro cómo integrarlo en redes existentes, consulta a un profesional cualificado antes de ponerlo en funcionamiento.

Contenido del envío

• 1x HanRun HR911105A 15/10 W5100 Ethernet Shield
