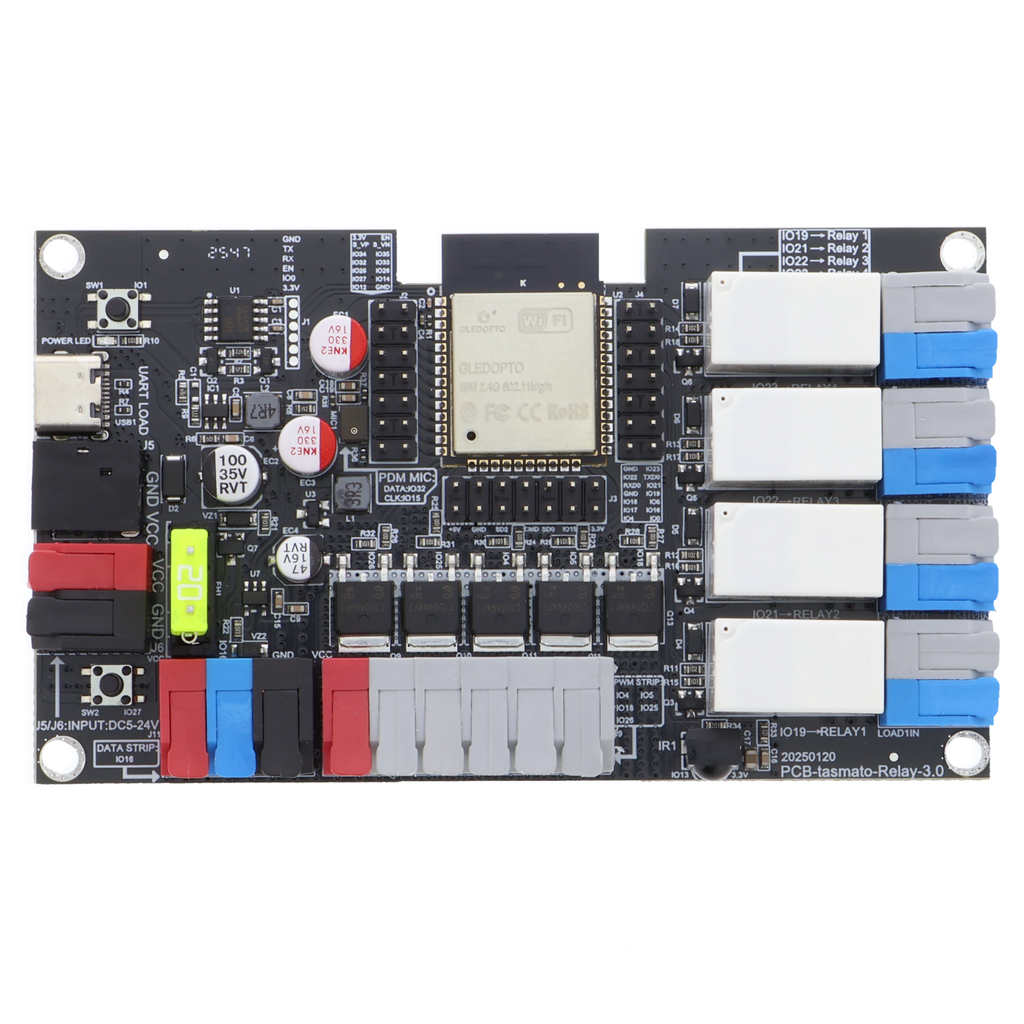

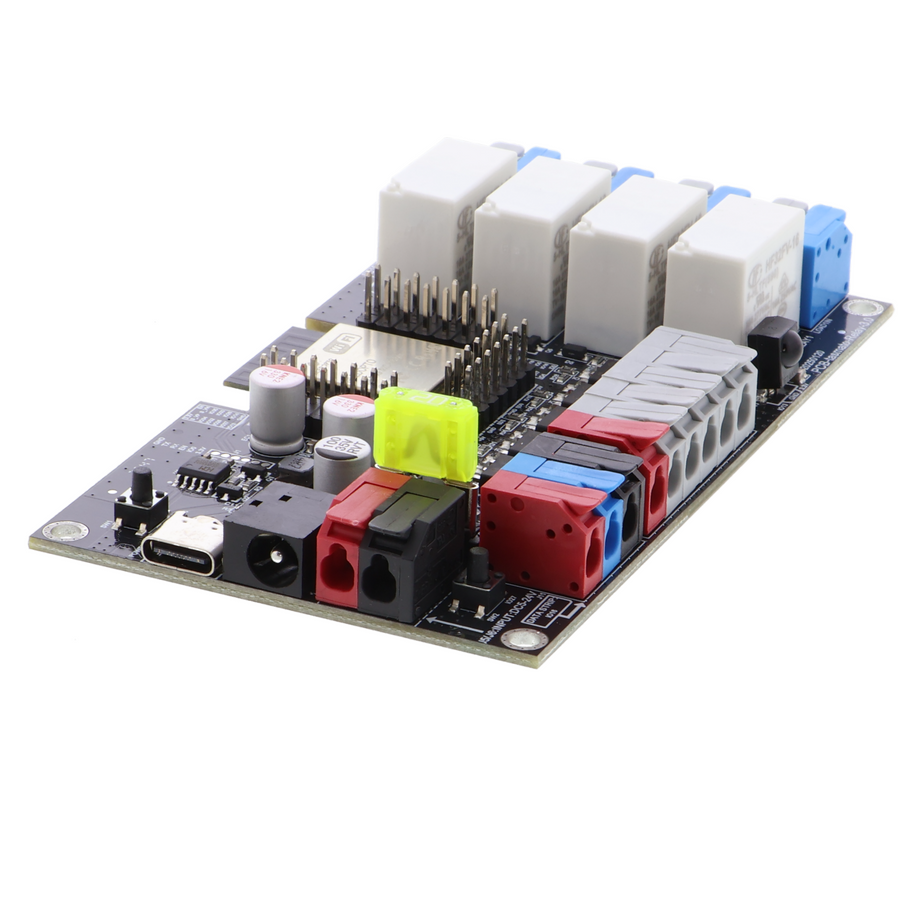

Placa de control IoT DIY Gledopto DM-001W ESP32 con interruptor de relé de 4 canales (6A), entrada de 5-24V DC

El Gledopto DM-001W es una placa ESP32 lista para usar destinada a tus propios proyectos IoT y domóticos. En lugar de cablear por separado los módulos de relé, la conexión de la fuente de alimentación, el fusible y los bornes, lo tienes todo en una sola placa: un ESP32 con Wi-Fi, cuatro canales de relé independientes de 6 A cada uno, salidas PWM para tiras LED analógicas, una salida de datos para tiras LED direccionables, además de micrófono y receptor IR.

Con esto pasarás rápidamente de la protoboard a un montaje que puede funcionar de forma permanente. La asignación de las entradas y salidas está impresa directamente en la placa, y la programación se realiza mediante el puerto USB-C. Puedes instalar un firmware listo para usar, como WLED o Tasmota, o escribir tu propio código en Arduino IDE.

Características destacadas

• ESP32 con Wi-Fi de 2,4 GHz, totalmente programable
• 4 canales de relé independientes, cada uno con una corriente de conmutación de 6 A
• Amplio rango de tensión de entrada, de 5 V a 24 V DC
• Tres opciones de alimentación: conector DC, bornes y USB-C
• 5 salidas PWM para tiras LED analógicas y salida de datos para tiras direccionables
• Micrófono y receptor IR integrados para proyectos controlados por música y mando a distancia
• El fusible plano enchufable protege el circuito de alimentación
• Puerto USB-C para flashear y para la salida serie
• Bornes enchufables sin herramientas y rotulación GPIO impresa
• Pines GPIO libres para sensores y ampliaciones

Usos y ámbitos de aplicación

• Controles domóticos para luces, ventiladores, bombas o motores de baja tensión
• Automatización de maquetas, vitrinas y piezas de exposición
• Proyectos de iluminación con tiras LED analógicas y direccionables
• Proyectos educativos sobre IoT, comunicación WLAN y automatización
• Prototipos que deban funcionar de forma permanente y vayan más allá de una protoboard
• Integración en una central de hogar inteligente existente o en soluciones de servidor propias

Datos técnicos

Asignación de GPIO de los relés

La asignación de todas las demás conexiones está impresa directamente en la placa.

Indicaciones

• La tensión de entrada no debe superar los 24 V CC; de lo contrario, la placa resultará dañada.
• Al realizar la conexión, presta atención a la polaridad correcta de VCC y GND.
• La placa está diseñada para baja tensión. No la utilices para conmutar tensión de red.
• La corriente de conmutación de 6 A se aplica a cada canal de relé. Planifica la carga total y las secciones de los cables en consecuencia.
• Sustituye el fusible plano únicamente por otro del mismo valor nominal.
• La placa tiene un diseño abierto y se entrega sin carcasa. Asegúrate de montarla en un lugar protegido y seco.
• Para el funcionamiento se necesita una fuente de alimentación independiente que sea adecuada para la tensión de tus consumidores.
