Shield GPIO para microcontrolador MEGA2560 R3

Descripción general del producto

• Módulo de expansión para placas MEGA2560-R3 con regletas de conexión adicionales
• Todos los pines GPIO dispuestos en tres prácticas regletas de paso
• Posibilidad de amplificar señales sin convertidores de nivel externos
• Tensión de alimentación tomada directamente de la placa host
• Diseño de placa con orificios pasantes para contactos de soldadura seguros

Descripción del producto

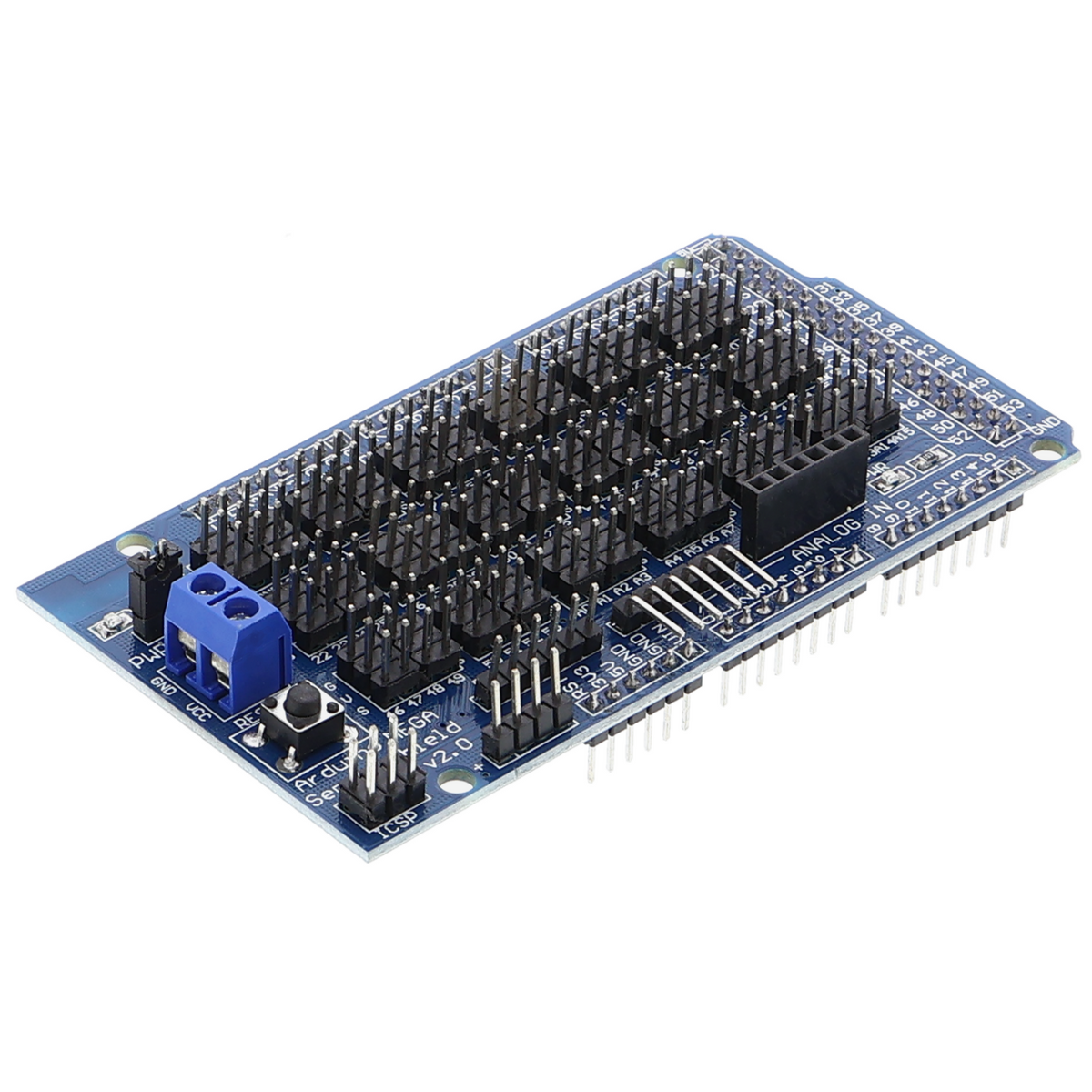

El GPIO Shield amplía las placas MEGA2560-R3 con regletas de conexión en una placa de circuito impreso con orificios pasantes. En lugar de soldar directamente pines individuales del microcontrolador o trabajar con cables puente, todas las entradas y salidas digitales y analógicas pueden conectarse mediante regletas ordenadas de paso a conectores macho o hembra estándar.

La placa expone todos los pines disponibles del MEGA2560 R3 en un mismo nivel y los agrupa claramente: alimentación, salidas digitales, entradas analógicas y funciones especiales como PWM, UART o SPI. El Shield obtiene su tensión de funcionamiento directamente de la placa host, por lo que no necesita una fuente de alimentación independiente. Gracias a la disposición en rejilla, en los prototipos se puede comprobar rápidamente qué pines ya están ocupados.

Su uso abarca desde circuitos con sensores y actuadores, pasando por la conexión de pantallas y módulos de reloj en tiempo real, hasta sistemas más complejos con varios dispositivos I2C o SPI. En el trabajo diario de proyectos, el Shield también permite que varias personas trabajen en distintas partes del sistema sin bloquearse mutuamente los pines.

Se requiere una placa MEGA2560-R3 o un clon compatible con la misma configuración de conectores. Para el funcionamiento, deberán adquirirse según las necesidades conectores macho, conectores hembra o elementos para montaje en carril DIN. El Shield solo proporciona el cableado y la estructuración de los pines; la circuitería propia con resistencias, condensadores o diodos de protección seguirá siendo necesaria según el escenario de uso correspondiente.

Advertencia de seguridad

Este módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, no a su instalación en la red eléctrica doméstica. Los trabajos en la instalación eléctrica o en sus inmediaciones están reservados a profesionales electricistas. Si existen dudas sobre el cableado seguro, consulta a un profesional electricista antes del montaje.

Contenido del paquete

• 1* GPIO Shield para microcontrolador MEGA2560 R3
