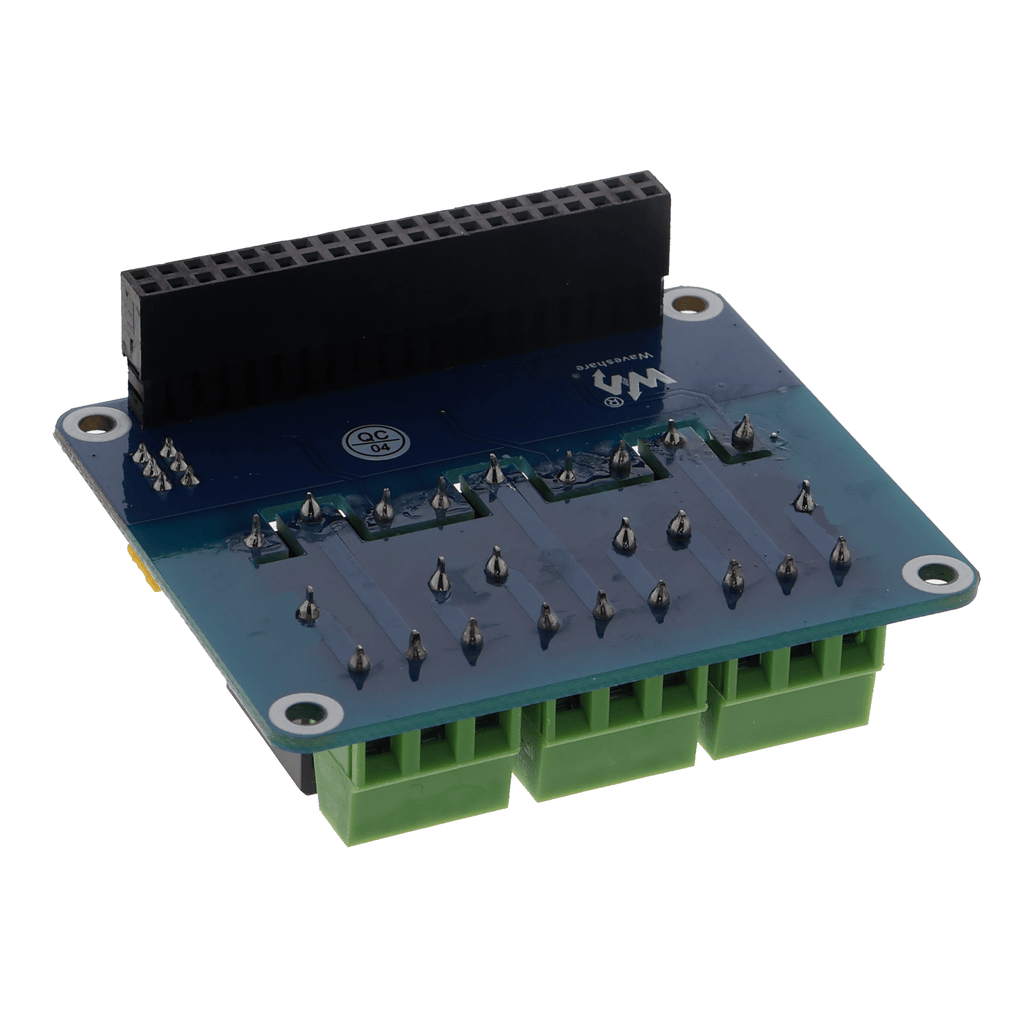

Shield de relé Waveshare de 5V para Raspberry Pi

Descripción general del producto

• Módulo de expansión de relés para ordenadores de placa única con cuatro relés
• Tensión de funcionamiento de 5 V
• Conexión mediante pines GPIO
• Potencia de conmutación de hasta 10 A a 250 V CA
• Cuatro canales controlables de forma independiente
• Indicadores LED de estado integrados para cada canal
• Placa con terminales de tornillo para conexiones seguras

Descripción del producto

El módulo amplía un ordenador de placa única con cuatro relés para conmutar circuitos eléctricos externos al sistema. Cada relé se controla individualmente mediante un pin GPIO y puede conmutar cargas inductivas o resistivas, como motores, lámparas o válvulas solenoides. La alimentación se realiza mediante el regulador integrado a partir de la fuente de 5 V del ordenador de placa única.

Los cuatro canales de relé, con una capacidad de conmutación de 10 A cada uno a un máximo de 250 V CA, permiten operar dispositivos de hasta el ámbito doméstico. Sin embargo, el circuito no debe instalarse en la propia red eléctrica doméstica, sino únicamente en circuitos controlados externamente. Cada canal dispone de un LED que indica el estado de conmutación. La placa utiliza terminales de tornillo en lugar de contactos enchufables, lo que garantiza conexiones seguras y resistentes a las vibraciones.

Entre las posibles aplicaciones se incluyen el control remoto de la iluminación del jardín o de dispositivos exteriores, el control de bombas de circulación en sistemas de calefacción (no en instalaciones eléctricas domésticas), o el control de luces de señalización en prototipos. También permite automatizar bancos de pruebas en los que sea necesario activar y desactivar varios dispositivos de forma secuencial.

El ordenador de placa única debe proporcionar cuatro pines GPIO libres. Es necesaria una fuente de alimentación externa de 5 V si la alimentación interna no proporciona suficiente corriente, especialmente cuando se conmutan varios relés simultáneamente. Para realizar conexiones seguras de circuitos con tensiones domésticas o industriales, debe consultarse a un profesional electricista antes de la puesta en marcha.

Nota de seguridad

Este módulo no está destinado a instalarse en la red eléctrica doméstica. Está diseñado exclusivamente para la construcción de prototipos y para fines de prueba y desarrollo. Los trabajos en circuitos con tensión de red o cerca de ellos están reservados a profesionales electricistas; si tienes dudas sobre la conexión segura, consulta obligatoriamente a un profesional electricista antes de la puesta en marcha.

Contenido del suministro

• 1x Waveshare Shield de relés de 5 V para Raspberry Pi, incluidos los tornillos
