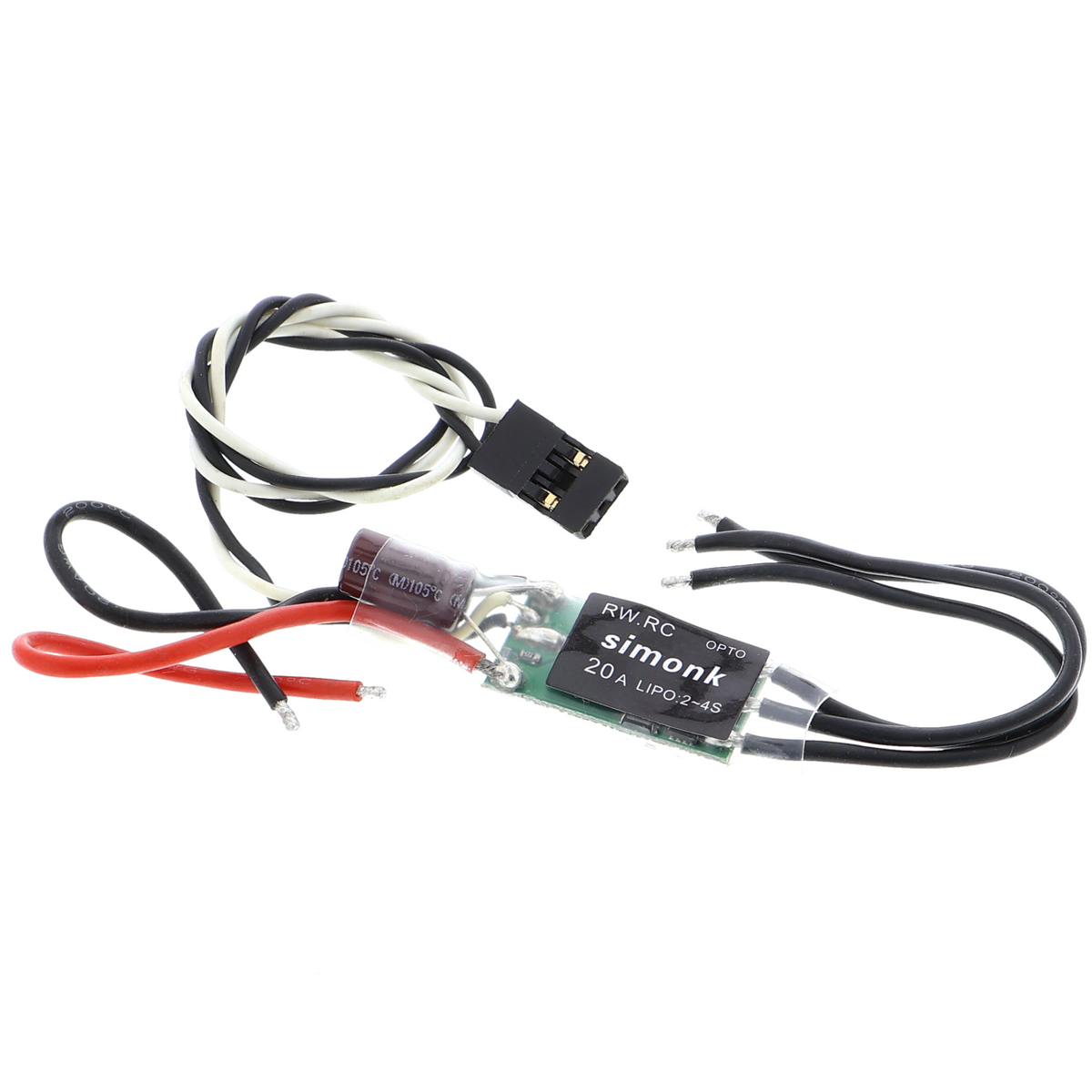

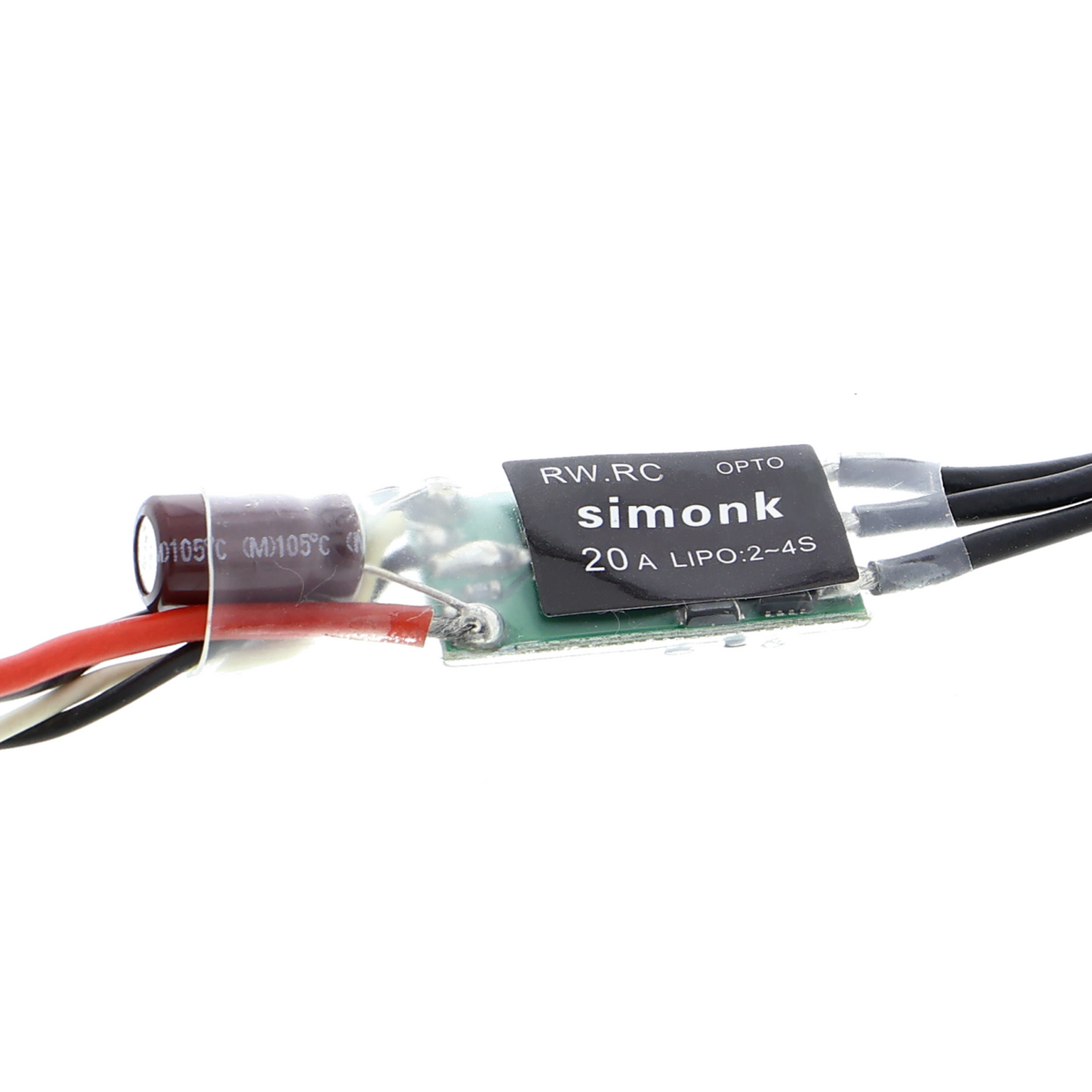

ESC Simonk de 20A 2~4S para multicópteros RC

Descripción general del producto

• Controlador electrónico de velocidad (ESC) para baterías de litio de 4 celdas
• Corriente máxima de 20 A
• Conexión trifásica al motor, la batería y la placa de control
• Programable mediante impulsos de control sin hardware adicional
• Protección integrada de la batería contra subtensión
• Peso inferior a 25 gramos para multicópteros ligeros

Descripción del producto

Un controlador electrónico de velocidad de este tamaño controla motores sin escobillas en cuadricópteros y otros multicópteros similares. El dispositivo convierte la modulación por ancho de pulsos del controlador de vuelo en corriente de accionamiento trifásica y regula así las revoluciones del motor proporcionalmente a la tensión de entrada. Con un máximo de 20 amperios y diseñado para baterías de litio de 4 celdas (de 14,8 a 16,8 voltios), el dispositivo se sitúa en el rango de potencia inferior para aeronaves ligeras con motores de aproximadamente 900 a 1200 kilovatios.

La programación se realiza mediante impulsos de control del controlador de vuelo, por lo que no se necesitan dispositivos de parametrización convencionales. La protección contra subtensión integrada desconecta automáticamente el motor en cuanto la tensión de la batería desciende por debajo de un valor seguro. Esto evita una descarga profunda, protege la batería y prolonga considerablemente su vida útil.

Entre las aplicaciones típicas se encuentran los cuadricópteros fotográficos para aficionados, los pequeños drones FPV para transmisión de vídeo y las construcciones ultraligeras, donde cada gramo cuenta. Con un peso propio inferior a 25 gramos, el módulo también cabe en estructuras con espacio limitado. Es necesario calibrarlo antes del primer despegue; después, el controlador regula inmediatamente según sea necesario.

Es necesario disponer de un controlador de vuelo o una unidad de control que genere modulación por ancho de pulsos con una señal de entre 1 y 2 milisegundos. Las fases del motor pueden conectarse en distinto orden, pero esto cambia el sentido de giro, por lo que a menudo es necesario ajustar el firmware. El funcionamiento solo resulta adecuado con baterías de litio con el número de celdas indicado, ya que los sistemas de una o doce voltios quedan fuera de las características de conmutación.

Advertencia de seguridad

Las corrientes elevadas y las rápidas secuencias de conmutación generan calor; el flujo de aire de refrigeración y el espacio de montaje deben estar dimensionados adecuadamente. Este módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no está diseñado para instalaciones eléctricas. No se requieren técnicos electricistas; el montaje puede realizarlo un modelista con los conocimientos necesarios.

Contenido del paquete

• 1* Simonk 20A ESC 2~4S para multicópteros RC
