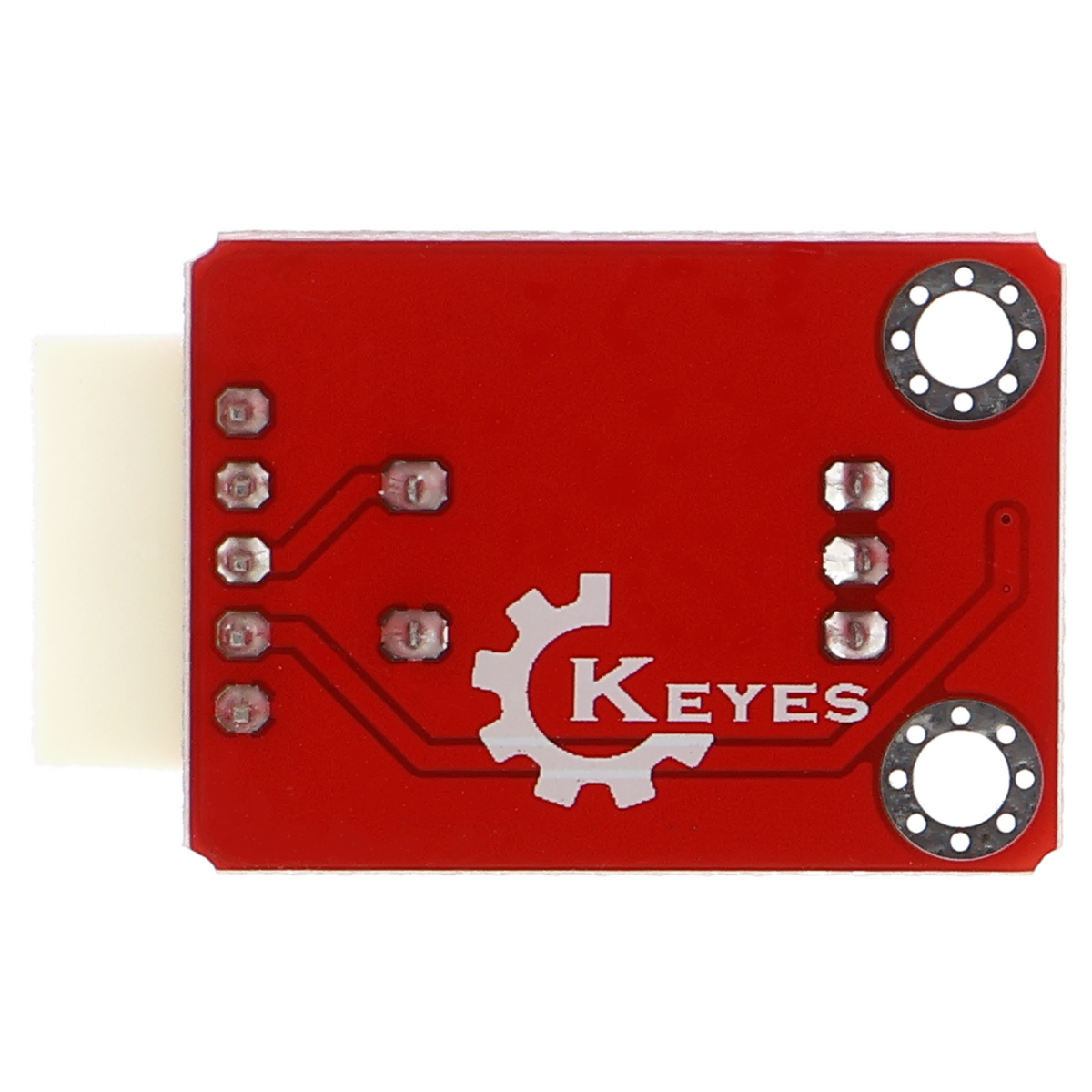

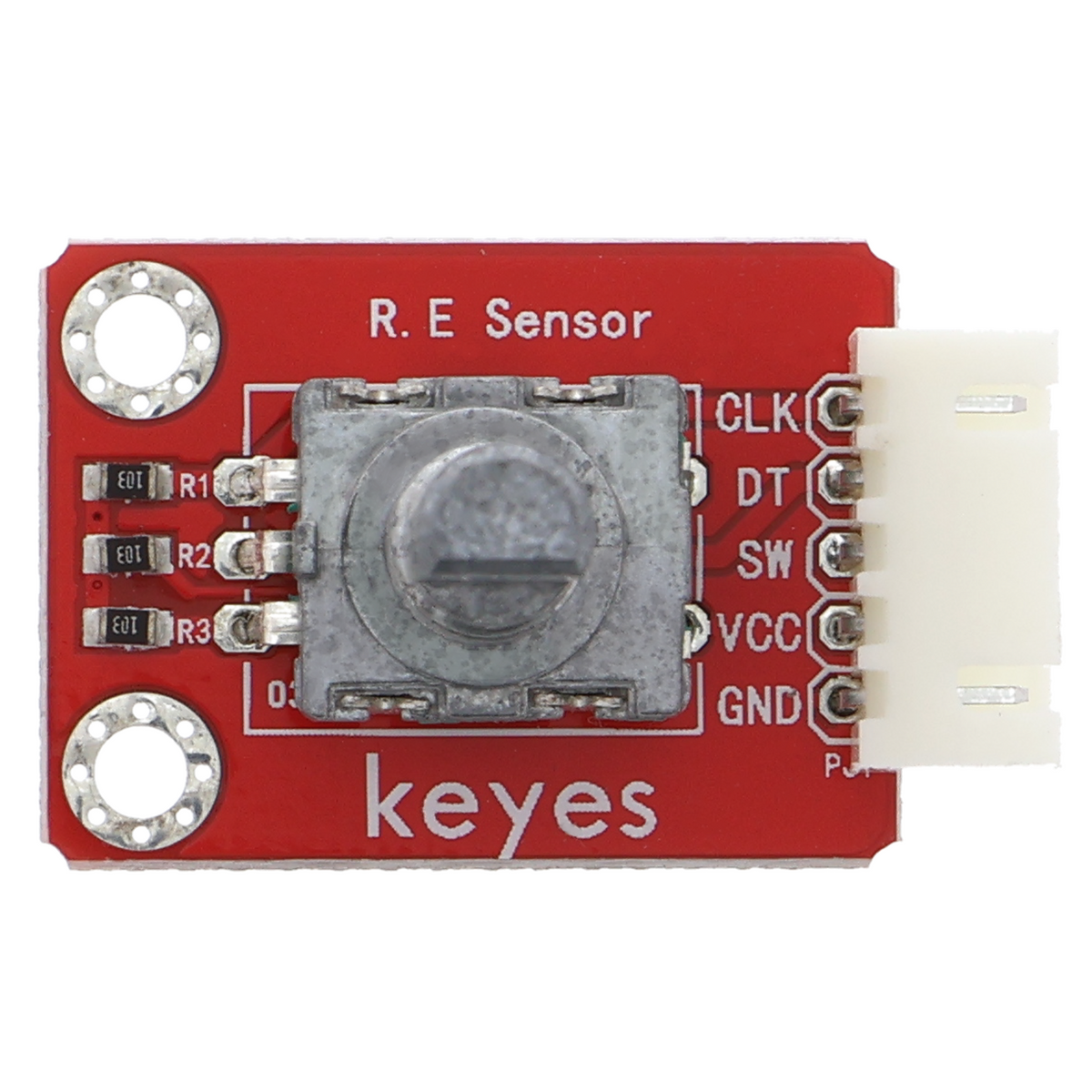

Encoder rotativo / codificador rotatorio con conector JST XH2.54 3P

Descripción general del producto

• Encoder rotatorio con conexión de bus para detectar movimientos giratorios
• Resolución de 3 impulsos por vuelta
• Conexión mediante conector JST-XH2 de tres hilos
• Tensión de funcionamiento de 5 V
• Salida compatible con TTL para entradas digitales
• Contacto chapado en oro para una transmisión segura de la señal

Descripción del producto

El encoder rotatorio detecta movimientos giratorios y los convierte en impulsos digitales. Con tres impulsos por vuelta, el módulo es adecuado para aplicaciones en las que se debe supervisar la posición angular exacta o la velocidad de giro, sin que sea necesaria una resolución muy alta. La salida compatible con TTL se conecta directamente a las entradas digitales de las placas de microcontrolador habituales.

El módulo funciona con 5 V y emite impulsos de giro con niveles lógicos. El conector JST-XH2 de tres conexiones conecta la tensión de alimentación, la masa y la línea de señal. Se pueden conectar varios encoders al mismo microcontrolador, siempre que haya suficientes entradas digitales disponibles.

Entre sus aplicaciones habituales se encuentran la supervisión de ejes de motor, la medición del movimiento de cintas transportadoras o la detección de selectores giratorios en dispositivos de control. El encoder también se utiliza para detectar el sentido de giro y la velocidad cuando una resolución de tres pulsos por vuelta es suficiente. Para requisitos más exigentes de precisión angular, se necesita un encoder con una resolución más fina.

Para el funcionamiento se necesita una fuente de alimentación de 5 V y un microcontrolador con al menos una entrada digital libre. Los conectores JST-XH2 son habituales en el mercado y también permiten la conexión mediante cables adecuados. Una rutina de evaluación en el programa del controlador cuenta los impulsos entrantes.

Advertencia de seguridad

El módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuado para su instalación en el circuito eléctrico doméstico. Los ejes giratorios mecánicos deben fijarse con acoplamientos o soportes adecuados para evitar lesiones causadas por piezas giratorias. Si no está clara la integración en un sistema existente, consulta a un electricista cualificado antes de ponerlo en funcionamiento.

Contenido del suministro

• 1x emisor de impulsos giratorio / encoder rotatorio con conector hembra JST XH2.54 3P
