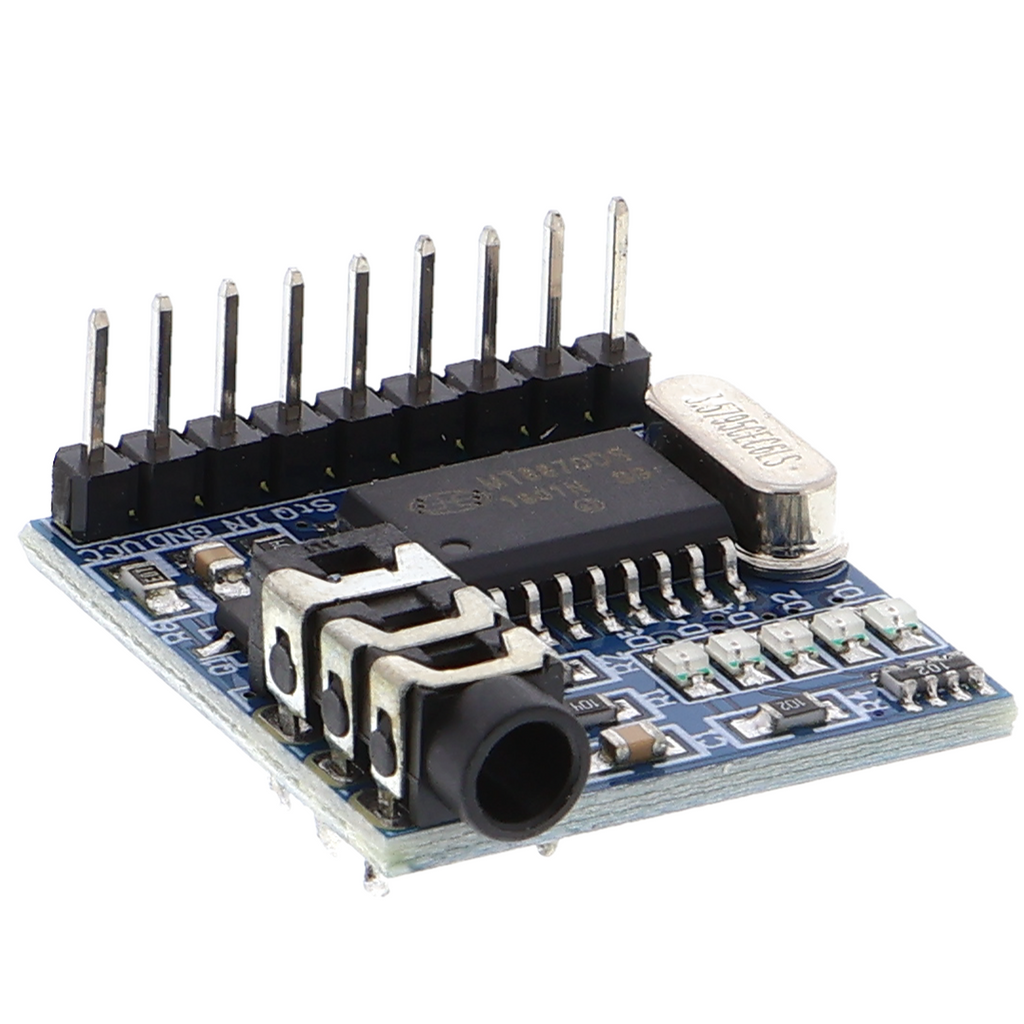

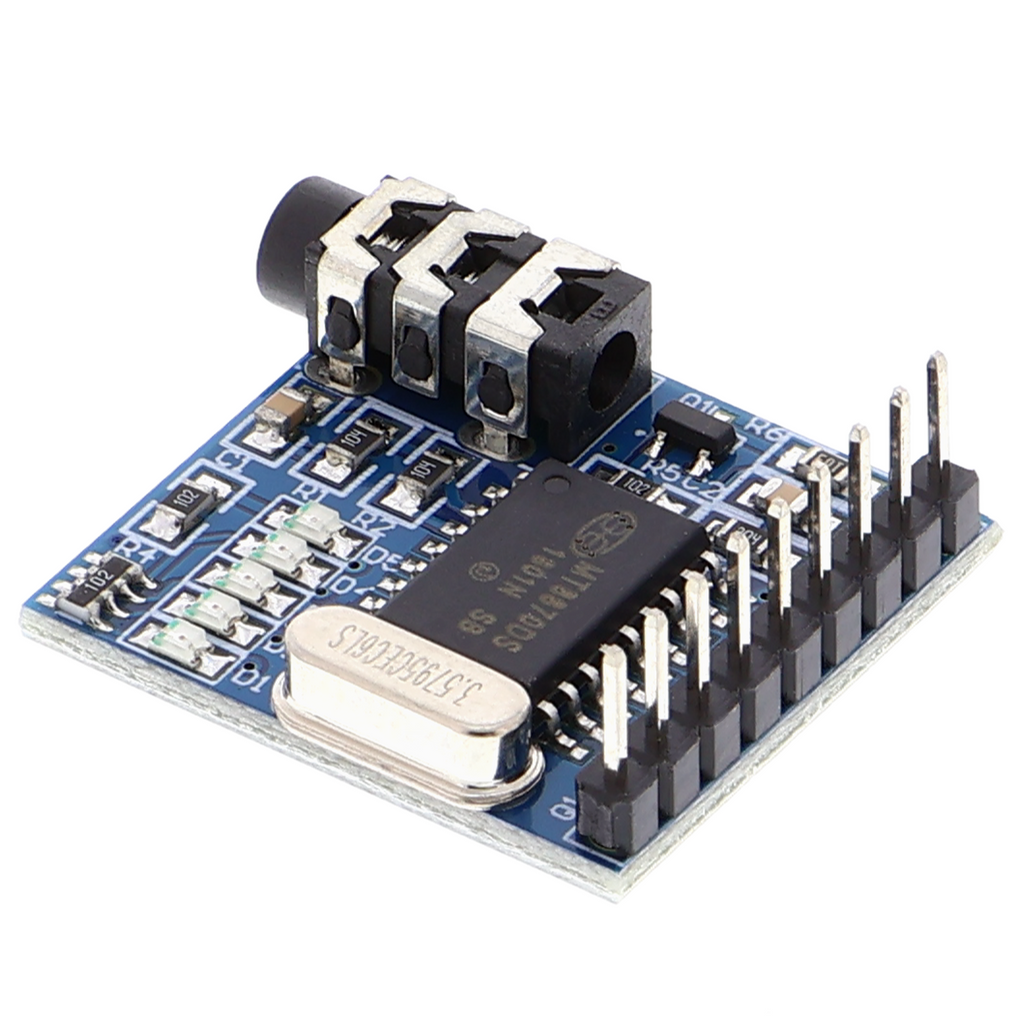

MT8870 DTMF - decodificador de audio, evaluación de teclas telefónicas

Descripción general del producto

• Decodificador para señales multifrecuencia de doble tono de teclas telefónicas
• Decodifica tonos DTMF en códigos binarios paralelos de cuatro bits
• Tensión de entrada de 5 V
• Salidas para códigos de teclas y lógica de control
• Formato de circuito integrado DIP-28 con oscilador integrado

Descripción del producto

El decodificador DTMF convierte las señales acústicas de las teclas telefónicas en códigos digitales y resulta adecuado para cualquier aplicación en la que sea necesario reconocer y procesar comandos mediante frecuencias de voz. Los dispositivos telefónicos emiten dos tonos sinusoidales superpuestos al pulsar una tecla; este decodificador reconoce cada una de las 16 combinaciones posibles y entrega el resultado como un código binario de cuatro bits.

El componente filtra los dos componentes de frecuencia de cada tono, los decodifica y proporciona el resultado en cuatro salidas paralelas. Una señal de control adicional indica si se ha detectado un tono válido. El oscilador ya está integrado en el circuito integrado, por lo que no se necesita una fuente de reloj externa. Con una tensión de alimentación de 5 V, el decodificador se puede conectar directamente a placas de microcontroladores y placas habituales de procesamiento de señales.

Entre sus aplicaciones se incluyen los sistemas de control remoto mediante líneas telefónicas o la decodificación de secuencias de marcación por tonos en instalaciones industriales. También se utiliza en prototipos para aplicaciones de retorno de voz y teclas. Un escenario clásico: una central telefónica dirige los tonos entrantes al decodificador, cuyo código de salida controla después un módulo conectado, como un relé, o una interrupción de un microcontrolador.

La evaluación de las cuatro líneas de salida se realiza mediante entradas digitales sencillas del sistema controlado. No es necesario realizar ninguna calibración. Es necesario disponer de una entrada de audio adecuada en la central telefónica o el dispositivo de audio, así como de una alimentación estable de 5 V para el circuito integrado.

Advertencia de seguridad

El componente está destinado exclusivamente a la construcción de prototipos y a fines de prueba y desarrollo. No está permitido utilizarlo en instalaciones telefónicas de la instalación eléctrica doméstica. Los trabajos en la instalación eléctrica o cerca de ella están reservados a personal electricista cualificado; si tienes preguntas sobre la integración en instalaciones existentes, consulta a un electricista cualificado antes de la puesta en funcionamiento.

Contenido del suministro

• 1x MT8870 DTMF - Decodificador de audio, módulo decodificador de voz
