Cruce de semáforos Funduino para Arduino / ESP32 / Raspberry Pi Pico, incl. instrucciones

Intersección con semáforos ESP32 - 6 a 9 V, intersección con semáforos Funduino, Arduino

Descripción general del producto

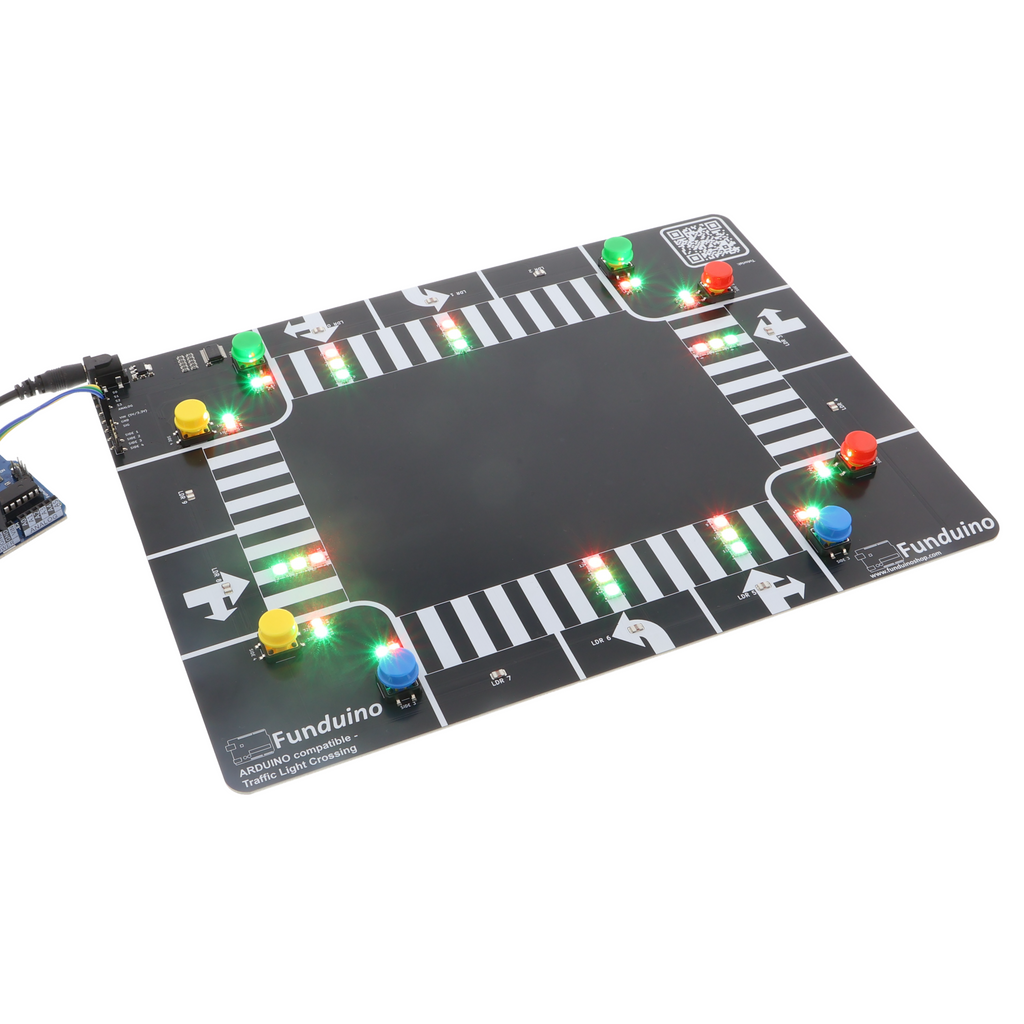

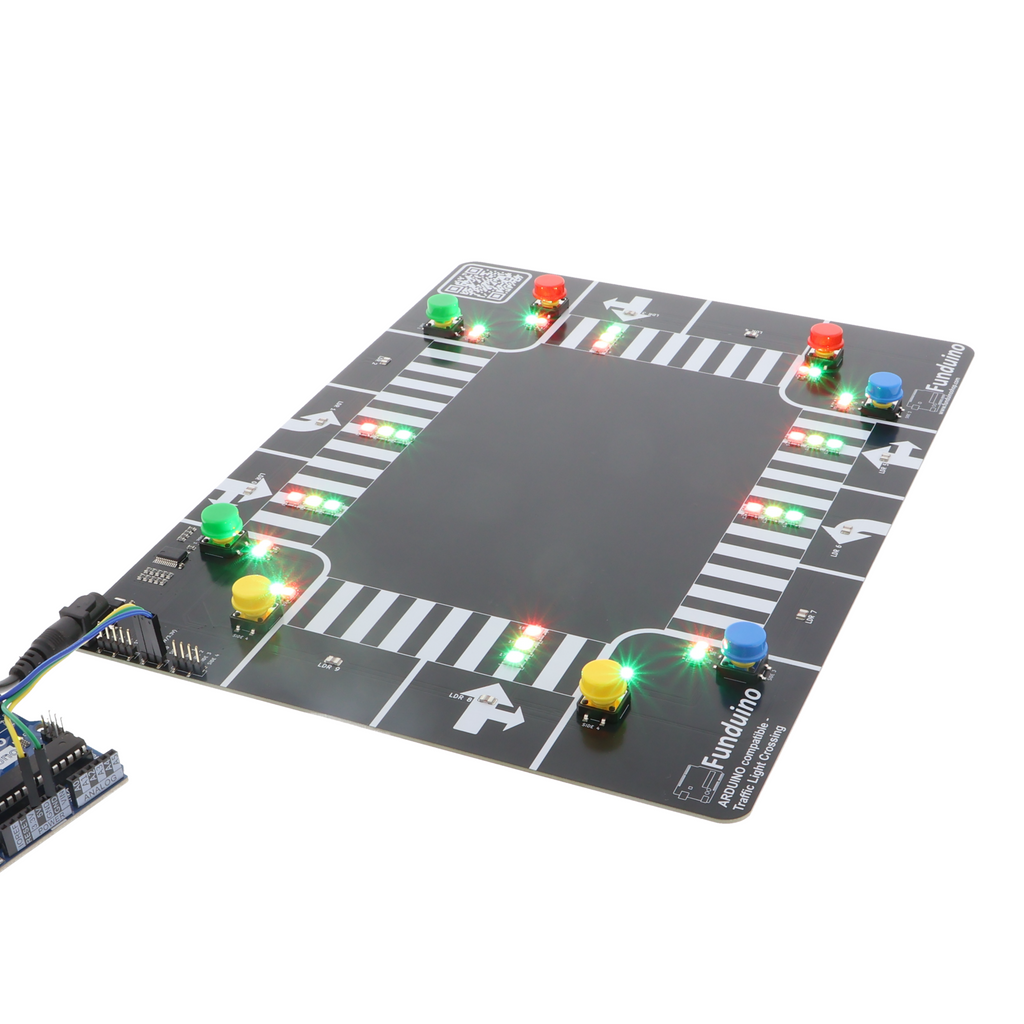

• Modelo didáctico de una intersección vial con secuencias de semáforos libremente programables

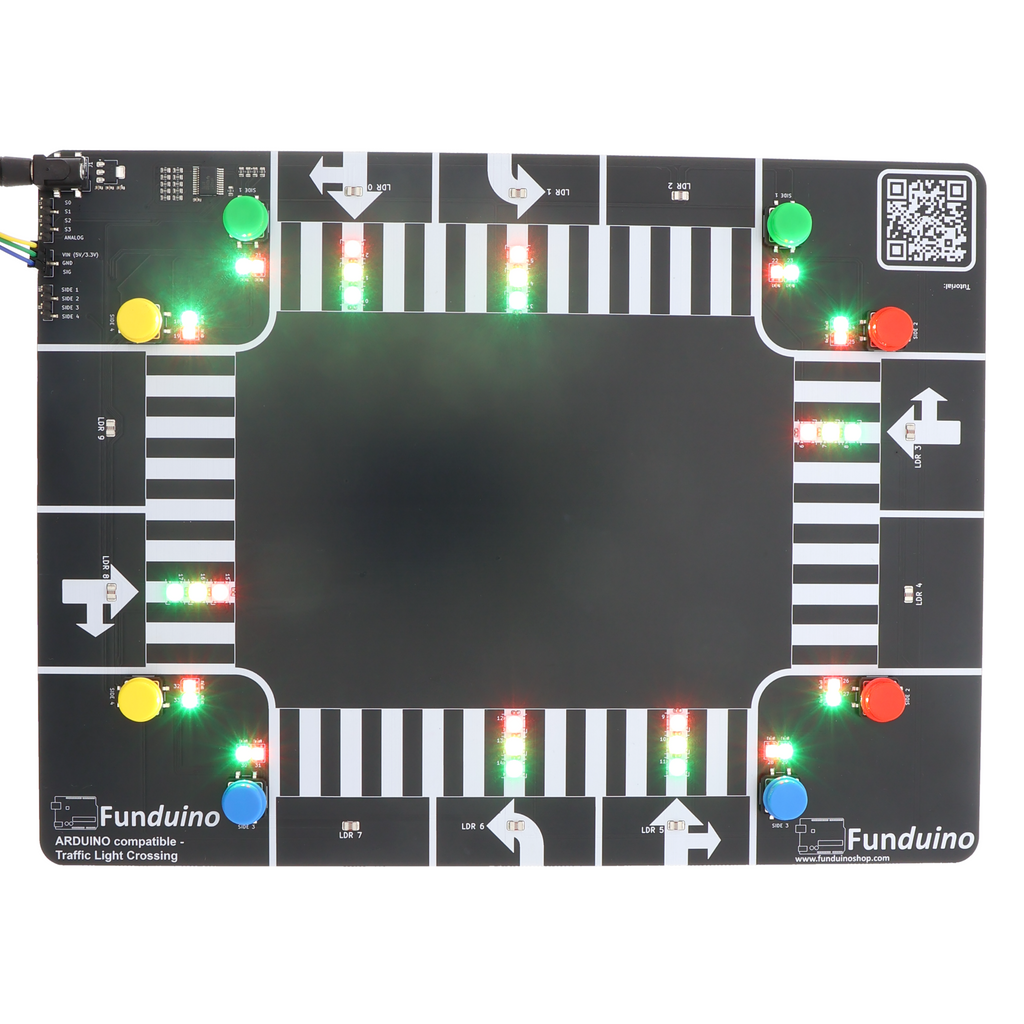

• 34 LED RGB WS2812 controlables individualmente para los semáforos

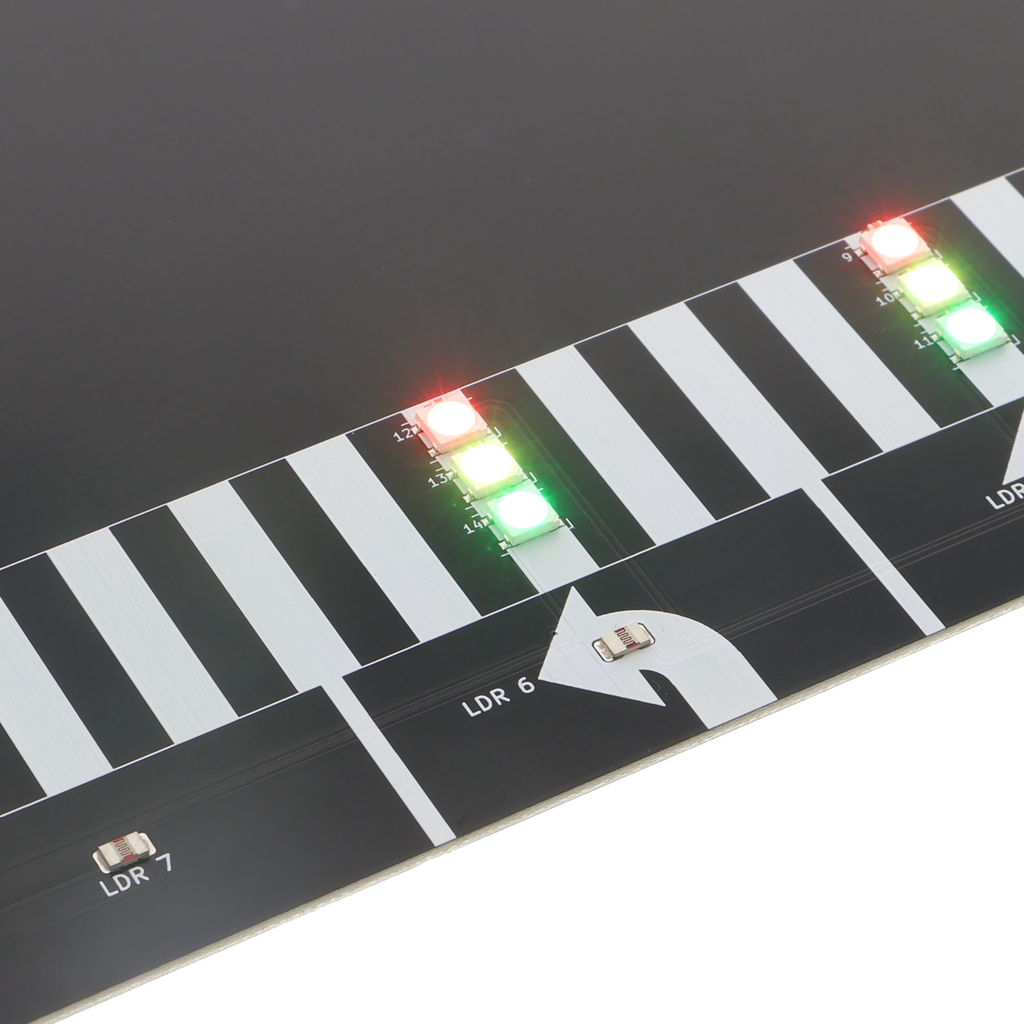

• 10 fotorresistencias para detectar vehículos, consultadas mediante un multiplexor
• 4 botones para peatones en las esquinas
• Compatible con Arduino, ESP32 y Raspberry Pi Pico
• Alimentación externa de 6–9 V, independiente del microcontrolador

Descripción del producto

La intersección con semáforos reproduce una situación de tráfico real: una carretera de dos carriles se cruza con otra de tres carriles, con varias direcciones de circulación posibles. La parte más interesante viene con el código. Tú mismo programas las fases de los semáforos: cuánto duran el rojo y el verde y cómo se coordinan las distintas fases. El módulo te permite simular y optimizar diferentes situaciones de tráfico.

La iluminación consta de 34 LED WS2812 que pueden controlarse individualmente y representar todos los colores. Lo práctico es que basta una sola línea de datos para controlar todos los LED: solo necesitas un pin digital de tu microcontrolador. La detección de vehículos se realiza mediante fotorresistencias en cada carril. Como un microcontrolador no dispone de suficientes entradas analógicas, los 10 sensores se agrupan mediante un multiplexor de 16 canales y se consultan uno tras otro. Tu código puede evaluar entonces dónde se encuentra un vehículo.

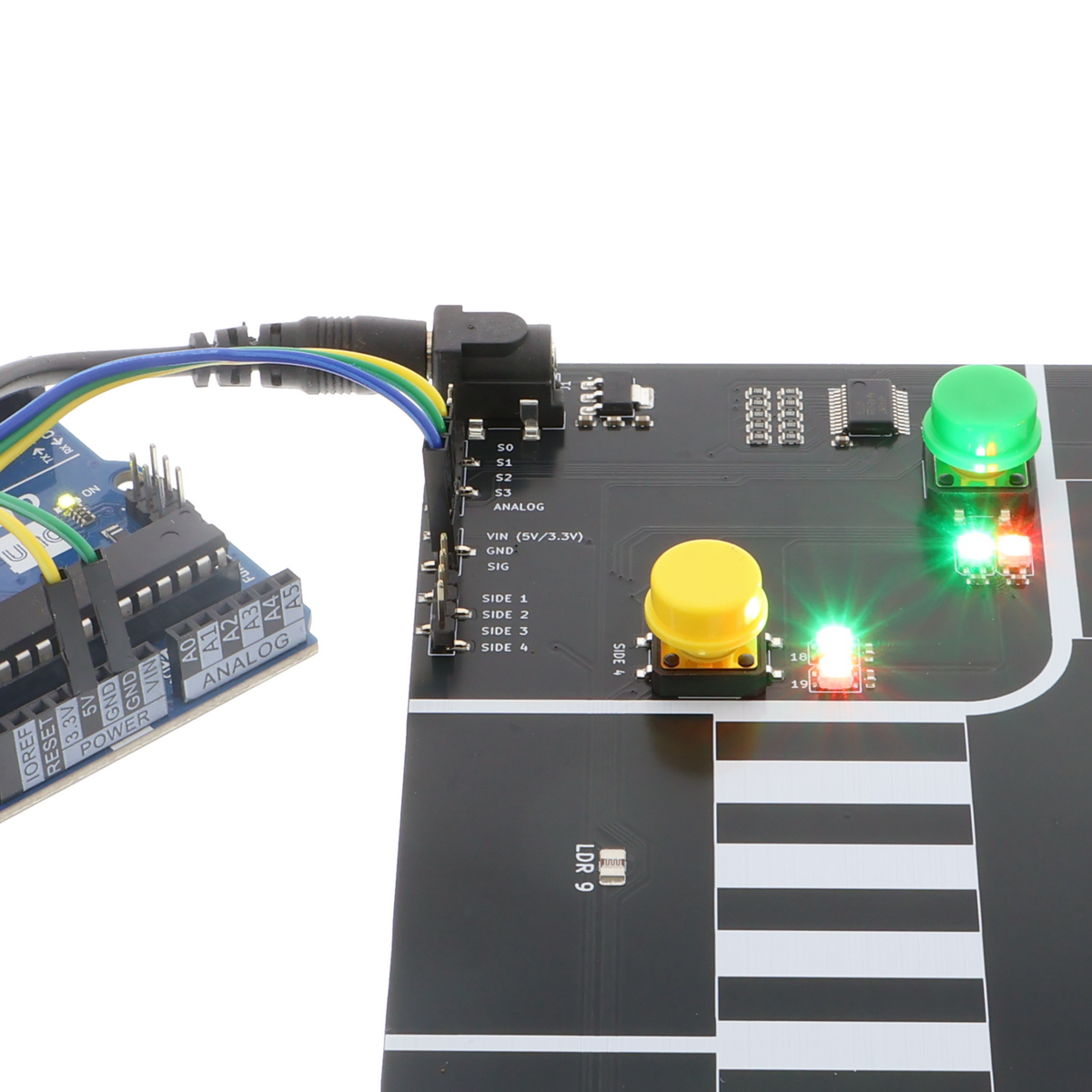

En cada una de las cuatro esquinas hay dos botones para peatones, ocho en total. Al pulsarlos, emiten una señal alta y, cuando no se pulsan, quedan conectados a masa mediante una resistencia pull-down. La alimentación llega desde el exterior mediante una fuente de alimentación de 6–9 V, no desde el propio microcontrolador. Esto es importante, ya que 34 LED consumirían demasiada corriente en conjunto. Un convertidor de tensión en la placa garantiza que los sensores y los LED reciban la tensión de funcionamiento adecuada.

Requisitos del sistema

• Arduino IDE o entorno MicroPython (para Raspberry Pi Pico)
• Biblioteca para controlar LED WS2812 (p. ej., Adafruit NeoPixel o FastLED)

Ámbitos de uso

• Clases escolares de electrónica y programación
• Proyectos universitarios de ingeniería de tráfico o informática
• Proyectos de hobby con programación de microcontroladores
• Modelos técnicos de demostración

Contenido del paquete

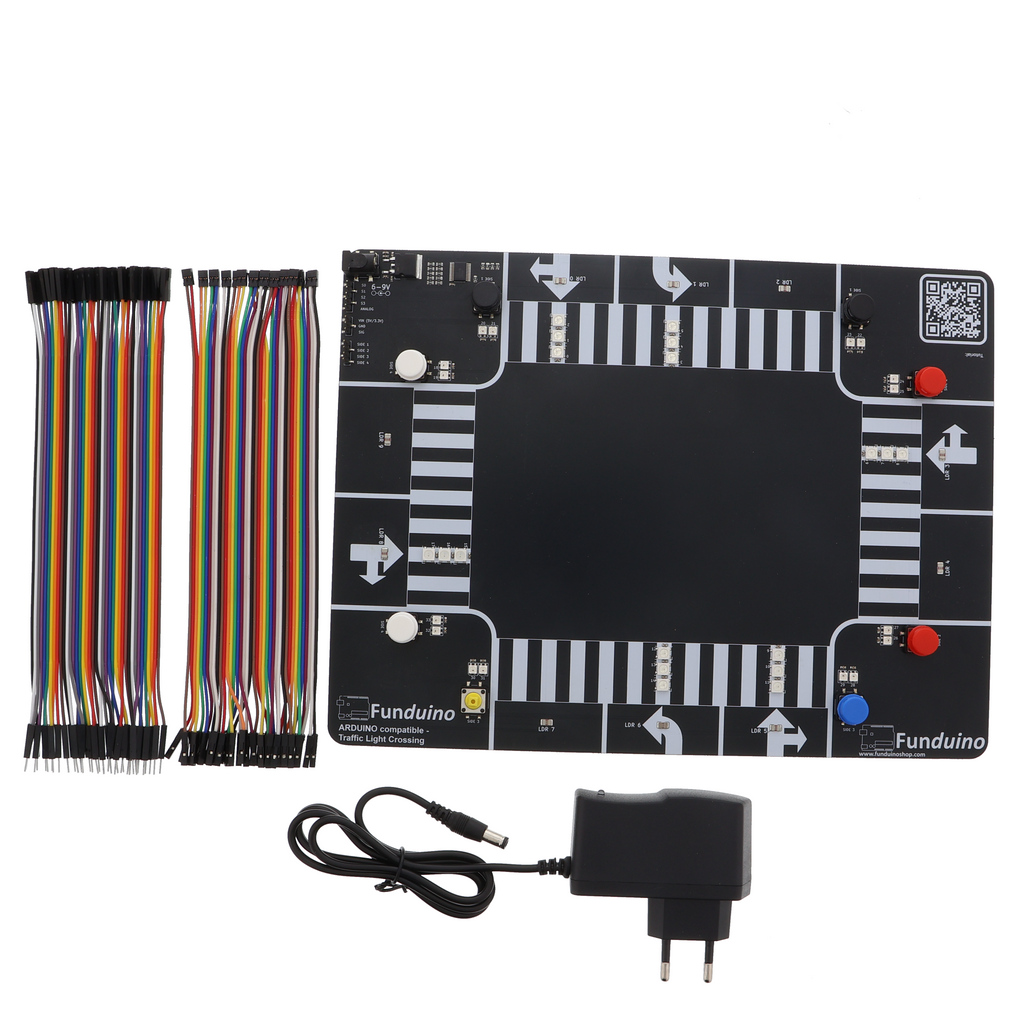

• 1x intersección con semáforos SMD

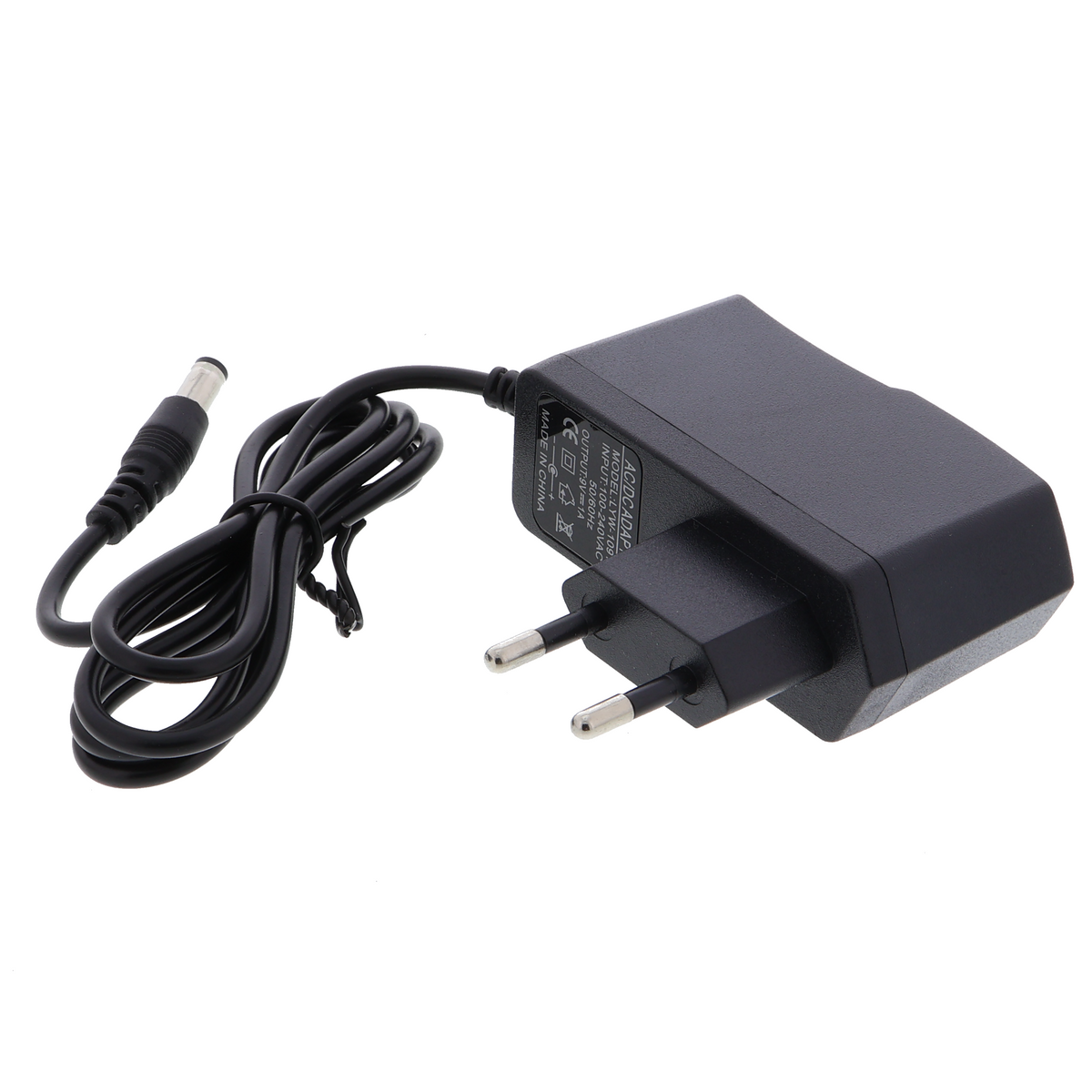

• 1x fuente de alimentación de 9 V

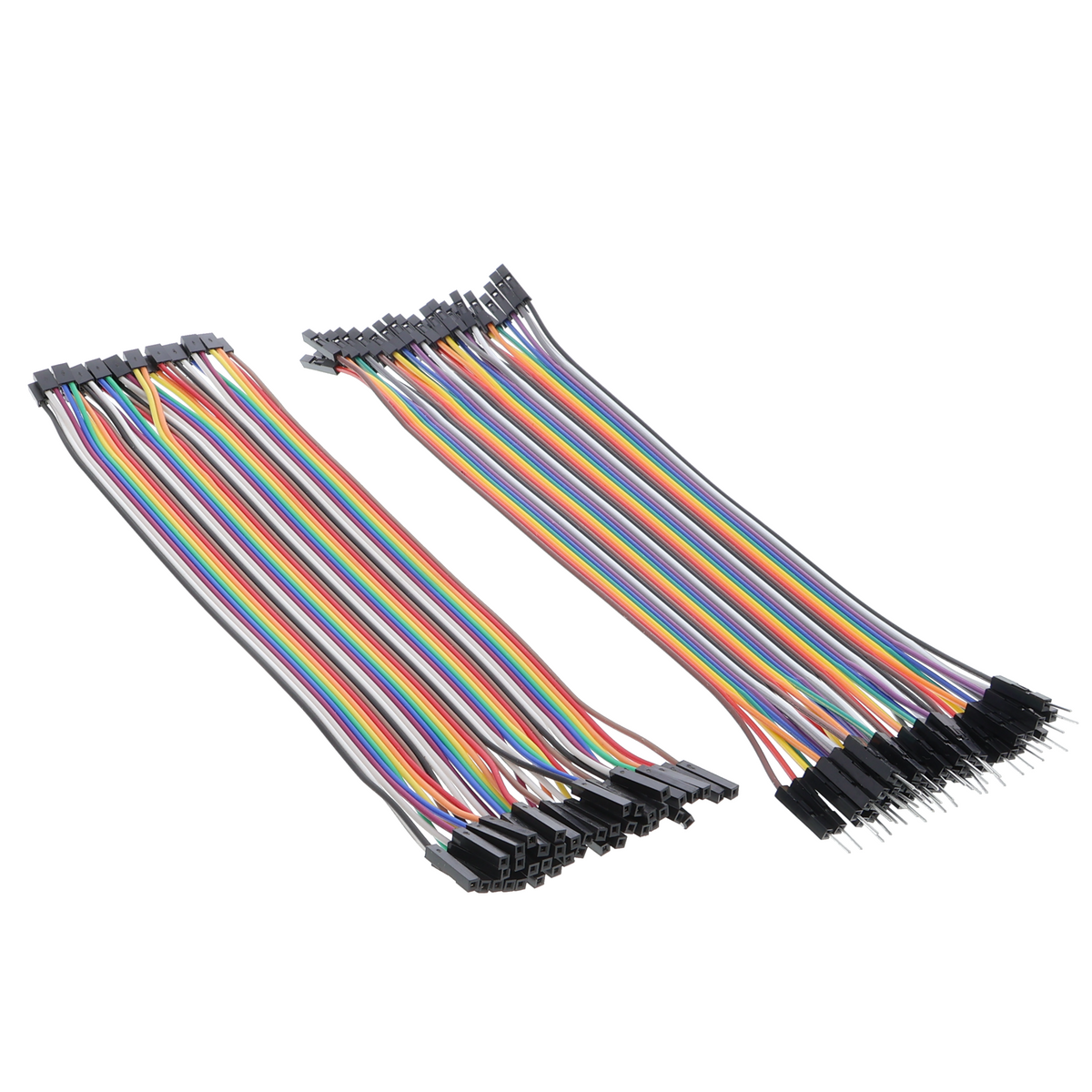

• 10x cables para breadboard macho/hembra, 10x cables para breadboard hembra/hembra
