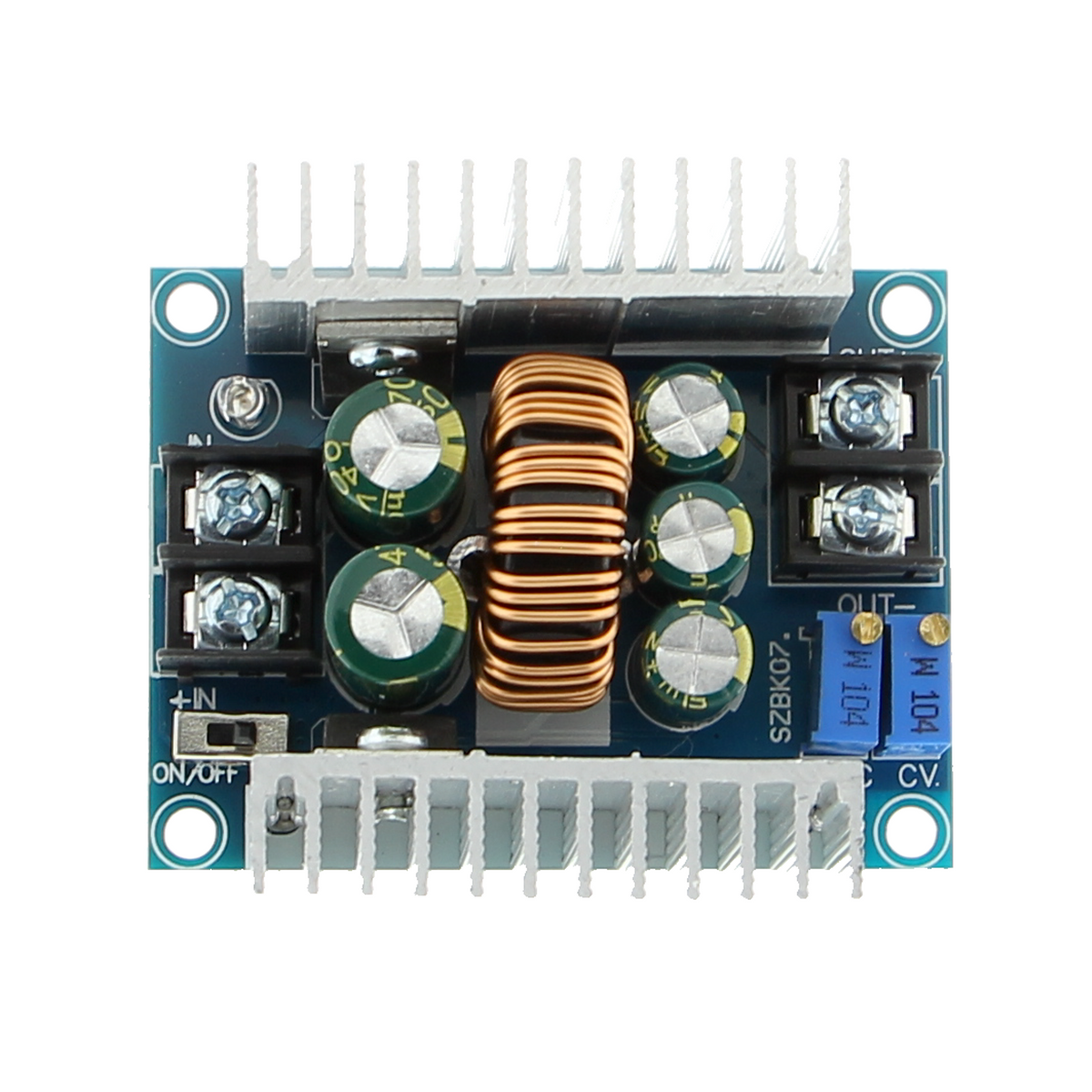

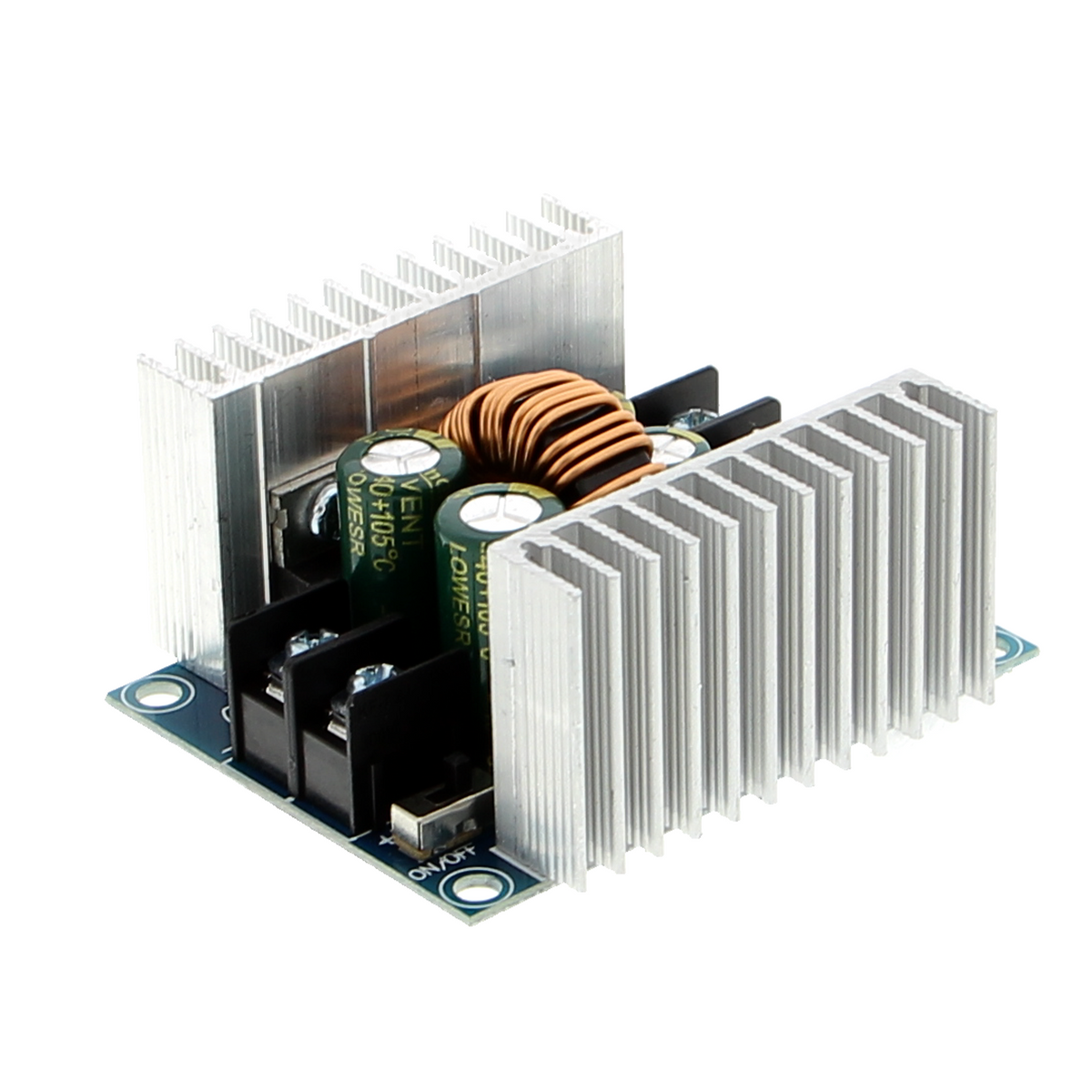

Regulador de voltaje reductor DC-DC de 300W, hasta 20A, de 6–40V a 1.2–36V (compatible con SZBK07)

Resumen del producto

• Convertidor DC-DC Step-Down conmutado para tensiones de entrada de 6 a 40 V
• Salida ajustable de forma continua entre 1,2 y 36 V
• Hasta 20 A de corriente de salida, potencia máxima de 300 W
• Modo de corriente constante y tensión constante con conmutación automática
• Tensión de salida y limitación de corriente ajustables de forma independiente mediante trimmers de precisión
• Bornes de tornillo para entrada y salida, interruptor deslizante para un control seguro
• Disipadores integrados en ambos lados de la placa

Descripción del producto

Este regulador de tensión Step-Down convierte tensiones continuas más altas en tensiones más bajas mediante un principio de conmutación en lugar de las pérdidas lineales de los reguladores convencionales. Una bobina de almacenamiento y un transistor de potencia transfieren la energía en forma de pulsos, lo que genera muchas menos pérdidas de calor que los reguladores lineales. Esto permite alcanzar corrientes elevadas de hasta 20 A con un disipador relativamente compacto.

Ambos parámetros, la tensión de salida y la corriente máxima de salida, pueden ajustarse de forma independiente mediante dos trimmers. El módulo cambia automáticamente entre el funcionamiento con tensión constante y con corriente constante, según el límite que se alcance primero. Este comportamiento lo hace ideal para cargar baterías según el perfil habitual: primero con corriente constante hasta alcanzar la tensión objetivo y después con tensión constante hasta la desconexión. El módulo también es adecuado como fuente de corriente para tiras de LED o para generar tensiones de alimentación ajustables.

La entrada y la salida utilizan bornes de tornillo que funcionan de forma fiable incluso con cables más gruesos. Un interruptor deslizante permite encender y apagar rápidamente el módulo sin desconectar los cables.

Los valores máximos de 20 A y 300 W solo pueden alcanzarse con una buena refrigeración. Durante el funcionamiento continuo, el módulo debe utilizarse claramente por debajo de estos límites. Con cargas continuas elevadas es necesaria una refrigeración activa adicional mediante un ventilador, ya que los disipadores existentes por sí solos no pueden evacuar de forma permanente el calor generado a plena carga. Está destinado al montaje de prototipos y equipos de laboratorio con condiciones de funcionamiento adecuadamente controladas.

Advertencia de seguridad

Con corrientes superiores a 10 A, las zonas de entrada y salida pueden calentarse considerablemente; evita el contacto con superficies calientes y asegúrate de que haya suficiente circulación de aire. El módulo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuado para su instalación en el circuito eléctrico doméstico. Los trabajos en la instalación eléctrica o cerca de ella están reservados a profesionales cualificados; en caso de duda, consulta a un profesional cualificado antes de ponerlo en funcionamiento.

Contenido del envío

• 1x Módulo DC-DC Step-Down - 300W, 20A, 6-40V a 1.2-36V
