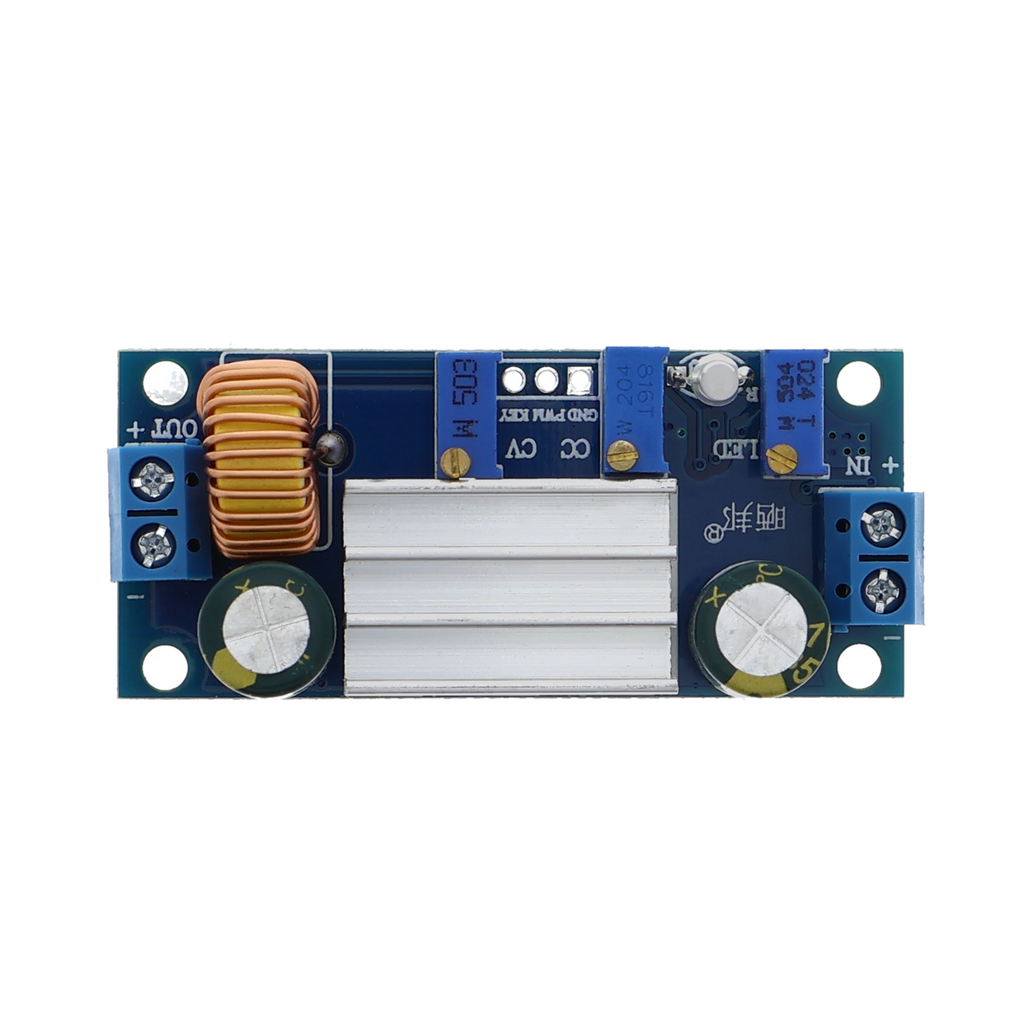

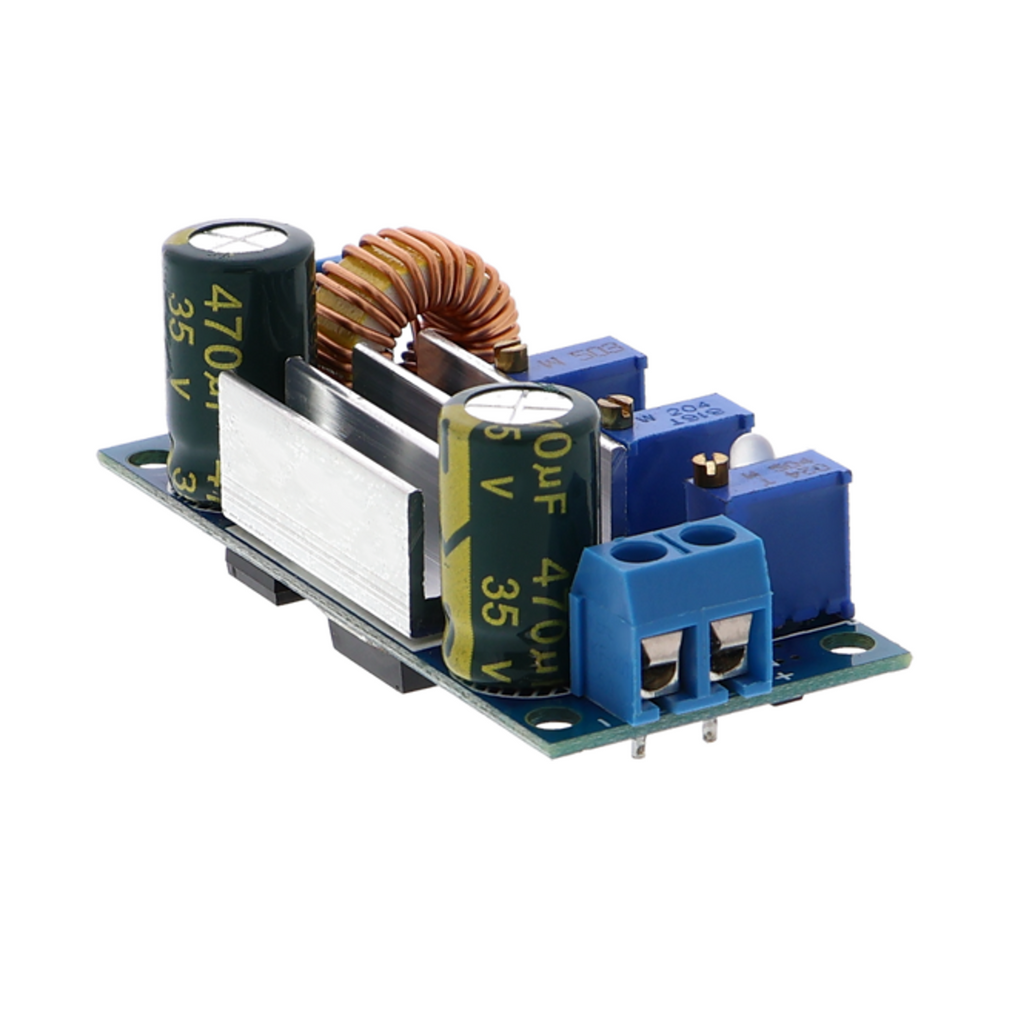

Convertidor reductor de corriente constante / tensión constante Stepdown XL4005 5A DC-DC ajustable

Descripción general del producto

• Convertidor reductor de CC con modos de funcionamiento de corriente constante y tensión constante, corriente de salida máxima de 5 A
• Rango de tensión de entrada de 5–32 V, tensión de salida ajustable de forma continua entre 0,8–30 V
• Potente convertidor reductor de alta frecuencia para cargas continuas y pulsantes
• Módulo compacto con circuito integrado ya montado, solo requiere unos pocos componentes externos
• Placa pequeña con bornes de tornillo para un cableado seguro
• Rendimiento superior al 90 % en el rango de funcionamiento habitual

Descripción del producto

Este convertidor reductor transforma de forma eficiente tensiones de entrada superiores en tensiones de salida inferiores estabilizadas y permite elegir entre dos modos de funcionamiento. En el modo de tensión constante, proporciona una tensión regulada que puede ajustarse mediante un potenciómetro o señales externas; en el modo de corriente constante, limita el flujo de corriente a un valor preestablecido. Con corrientes de salida máximas de hasta 5 A, el módulo resulta adecuado para aplicaciones más exigentes que los reguladores lineales sencillos.

El convertidor reductor XL4005 funciona con una frecuencia de conmutación de aproximadamente 150 kHz y utiliza modulación por ancho de pulsos de alta frecuencia para regular la tensión. Esto permite obtener un mayor rendimiento y una menor generación de calor que con los circuitos lineales. El ajuste continuo de la tensión de salida mediante un potenciómetro divisor de tensión ofrece un control total del nivel de salida.

El módulo se utiliza para cargar acumuladores de iones de litio en el modo de corriente constante, para la alimentación estabilizada de tiras LED y emisores de luz, así como para la alimentación de prototipos de sistemas con una demanda de corriente variable o dinámica. El convertidor también puede utilizarse como fuente de corriente controlada en laboratorio para mediciones de prueba o como electrónica de carga en sistemas energéticos autónomos.

El funcionamiento requiere una fuente de tensión de entrada de entre 5 y 32 V. La corriente y la tensión de salida se definen mediante resistencias externas o el potenciómetro. Los parámetros que deben ajustarse pueden calcularse a partir de la hoja de datos del circuito integrado XL4005. Durante el montaje, debe prestarse atención a la polaridad correcta de las conexiones.

Advertencia de seguridad

La tensión de entrada debe estar entre 5 y 32 V de corriente continua. Una polaridad incorrecta dañará el módulo de forma permanente. El dispositivo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuado para su instalación en la red eléctrica doméstica. Los trabajos en instalaciones eléctricas o cerca de ellas están reservados a profesionales electricistas; en caso de duda, consulta a un profesional electricista antes de la puesta en funcionamiento.

Contenido del suministro

• 1x Convertidor reductor de corriente constante / tensión constante XL4005 5 A CC-CC ajustable
