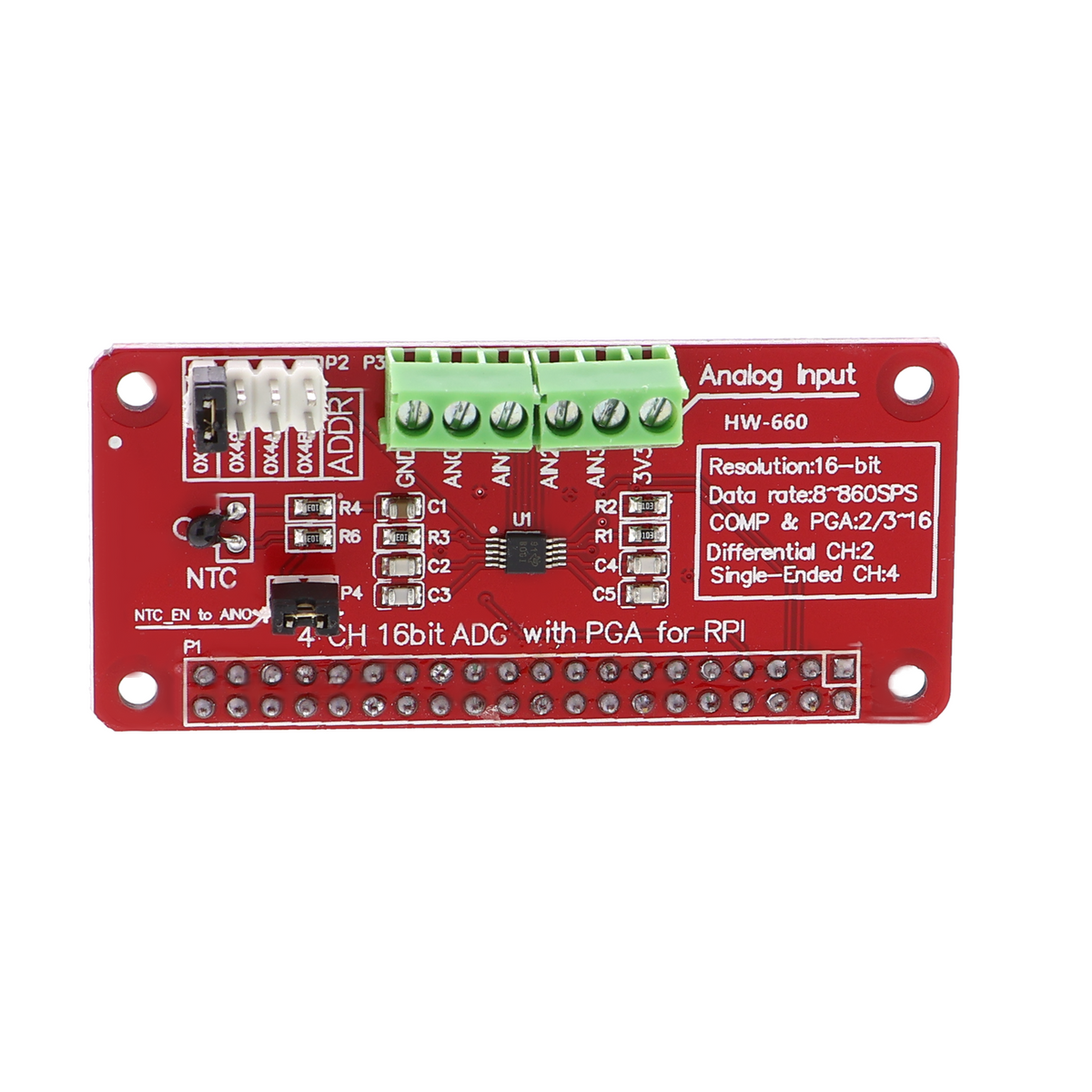

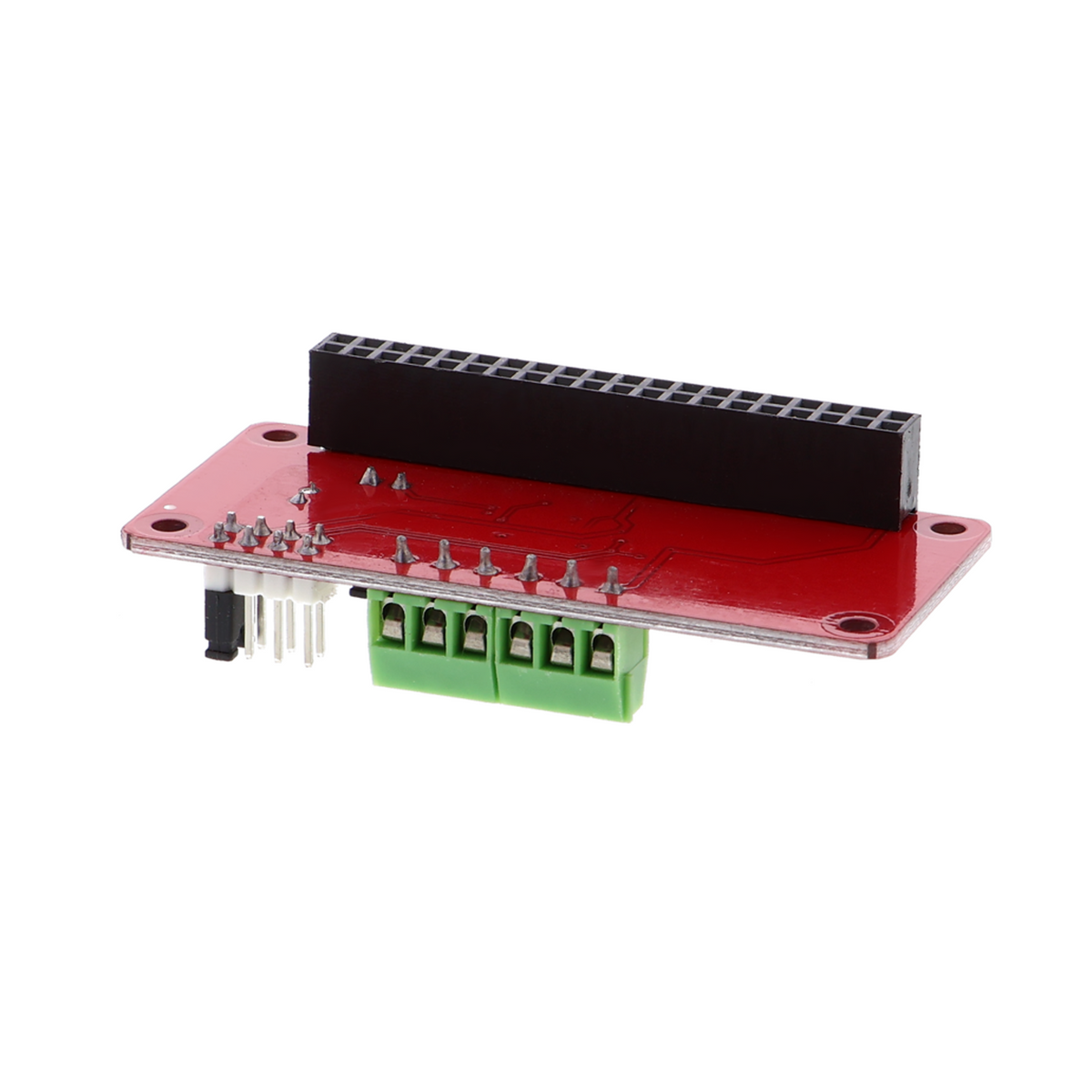

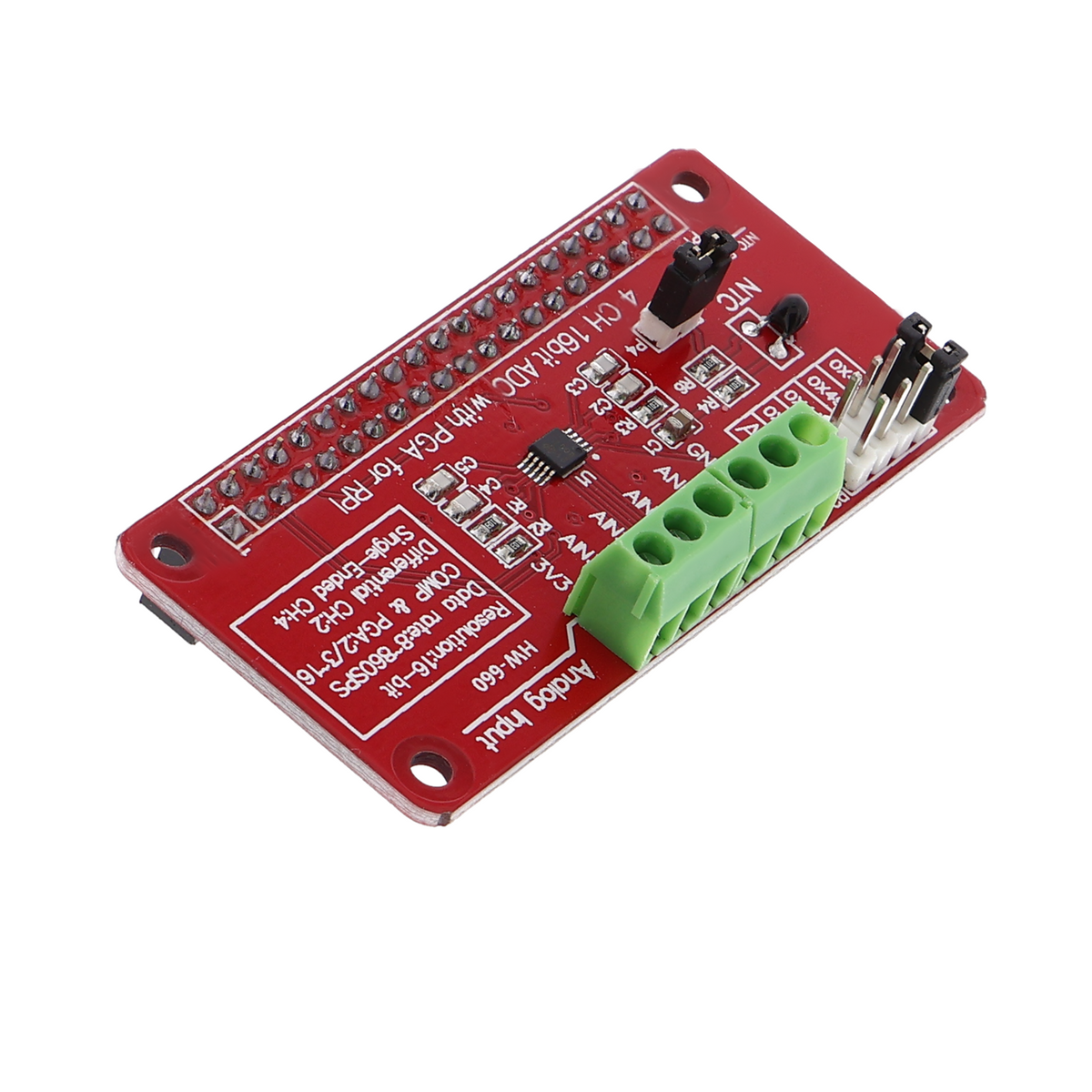

Convertidor analógico-digital I2C de 3,3V para Raspberry Pi 3; 2 y B+

Descripción general del producto

• Convertidor analógico-digital (ADC) con interfaz I2C para sistemas de 3,3 V
• Convierte tensiones de entrada analógicas en valores digitales
• Resolución de 16 bits
• Cuatro entradas de medición independientes
• Conexión directa a ordenadores de placa única como Raspberry Pi sin convertidor de nivel

Descripción del producto

El convertidor analógico-digital amplía los ordenadores de placa única con la capacidad de procesar señales de tensión analógicas. Mientras que Raspberry Pi y sistemas similares solo tienen entradas digitales, este convertidor basado en I2C permite captar señales de sensores, niveles de tensión u otros valores de medición analógicos para que el ordenador pueda evaluarlos.

El módulo utiliza I2C para la comunicación, por lo que solo se necesitan dos líneas (señal de datos y reloj) para la conexión. La resolución de 16 bits permite realizar mediciones precisas en todo el rango de tensión de entrada de 0 a 3,3 V. Se pueden conectar simultáneamente hasta cuatro fuentes analógicas, lo que ahorra espacio y simplifica el cableado.

Entre las aplicaciones habituales se encuentran la captación de valores de sensores de luz para detectar el brillo, la medición de las salidas de potenciómetros o sensores de humedad, así como la supervisión de tensiones de baterías. También es posible evaluar niveles de audio o señales de medición que cambian rápidamente. Se pueden utilizar varios módulos en un mismo bus mediante diferentes direcciones I2C para aumentar el número de entradas de medición.

La tensión de alimentación de 3,3 V corresponde al estándar de Raspberry Pi y otros ordenadores de placa única modernos, por lo que no se necesita un convertidor de nivel. Deben estar disponibles una biblioteca I2C y código de ejemplo para la plataforma de destino. El ADC requiere una alimentación estable; las interferencias en la alimentación empeoran los resultados de medición.

Advertencia de seguridad

Las tensiones de entrada superiores a 3,3 V dañan el módulo; las señales de medición deben encontrarse dentro del rango permitido o adaptarse mediante divisores de tensión externos. El dispositivo está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuado para su instalación en la instalación eléctrica doméstica. Si tienes preguntas sobre la integración en sistemas existentes, consulta a un profesional electricista.
