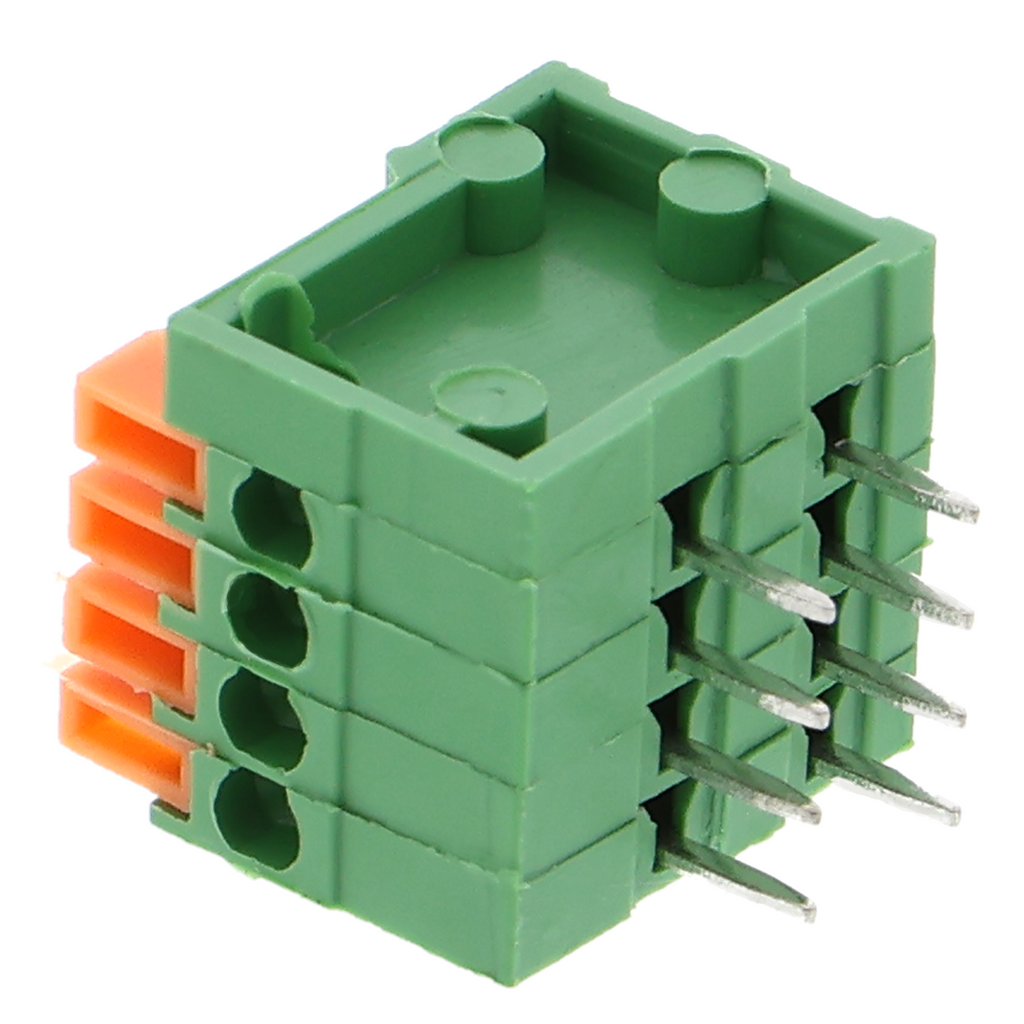

Master-bornera de resorte / terminal para placa de circuito impreso / bornera para PCB / borne de conexión de 2,54mm

Descripción general del producto

• Bloque de terminales de resorte para montaje en placas de circuito impreso
• Conexión de cables sin soldadura
• Contacto mediante terminales de resorte con palanca de accionamiento
• Disponible en varios tamaños y números de polos
• Diseño compacto que ahorra espacio para circuitos compactos

Descripción del producto

El bloque de terminales de resorte es un terminal para placas de circuito impreso que permite conectar cables directamente sin soldar. Los cables se introducen en las aberturas de los contactos de resorte y quedan sujetos automáticamente al accionar una palanca. Esto permite realizar cambios rápidamente y recablear sin fatiga, sin soldador ni residuos en la placa.

El mecanismo de resorte presiona los contactos contra el cable insertado y garantiza conexiones seguras para secciones de cable habituales en líneas de control y señal. Los terminales se montan directamente en la placa de circuito impreso y ocupan poco espacio, por lo que no afectan a la densidad de los demás componentes.

Algunos ejemplos de uso son las conexiones entre sensores y módulos de control en circuitos prototipo que requieren recableados frecuentes, o la conexión de puntas de medición de laboratorio a placas de amplificadores de medición. El sistema de conexión sin soldadura también resulta práctico en montajes de laboratorio para realizar rápidamente conexiones entre distintas placas. Las distintas versiones disponibles permiten resolver tareas de cableado de diferente complejidad.

Para su funcionamiento solo se necesita una placa de circuito impreso compatible con los orificios de montaje o las vías pasantes correspondientes. La sección del cable debe encontrarse dentro del rango permitido para la versión de terminal elegida; de lo contrario, la conexión quedará demasiado floja o el cable se aplastará.

Indicación de seguridad

Los trabajos en la instalación eléctrica o cerca de ella solo deben ser realizados por un electricista cualificado; en caso de duda, consulta a un electricista cualificado antes de la puesta en funcionamiento. El producto está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo, y no es adecuado para su uso en circuitos eléctricos domésticos. Los contactos solo conducen tensión mientras la conexión está activa; antes de trabajar en los terminales, comprueba que la tensión aplicada esté desconectada.

Contenido del paquete

• 1x bloque de terminales de resorte / terminal para placas de circuito impreso / terminal para PCB / terminal de conexión de 2,54mm - contactos según la selección
