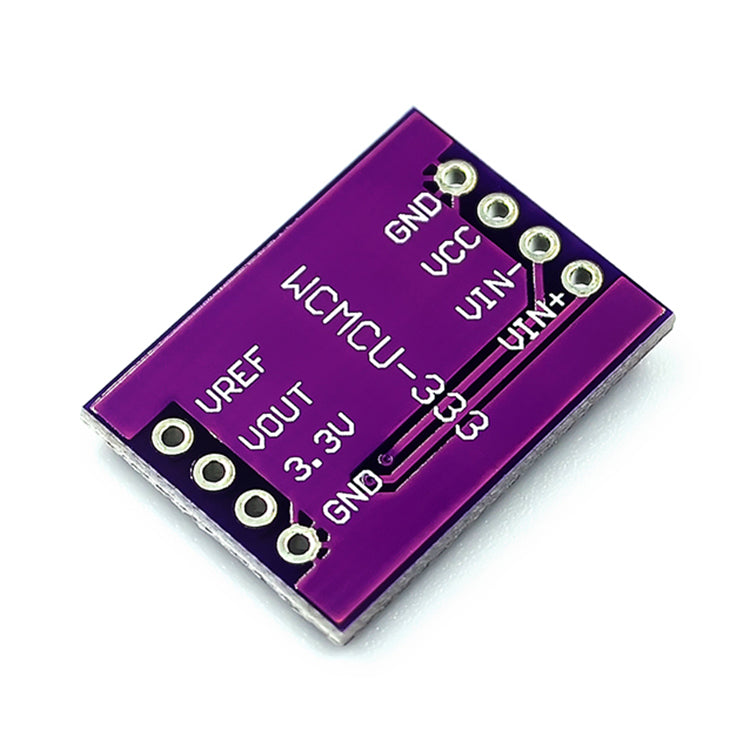

Amplificador de precisión / amplificador de medición INA333 WCMCU-333

Descripción general del producto

• Amplificador de precisión de dos canales para pequeñas tensiones de señal
• Ganancia programable de 1 a 10000
• Rango de tensión de entrada de ±250 mV a ±2,5 V
• Bajo nivel de ruido gracias al filtro paso bajo integrado de hasta 10 kHz
• Tensión de alimentación de ±5 V a ±15 V o alimentación simple de 5 V a 30 V
• Tensiones de salida directamente adecuadas para ADC estándar

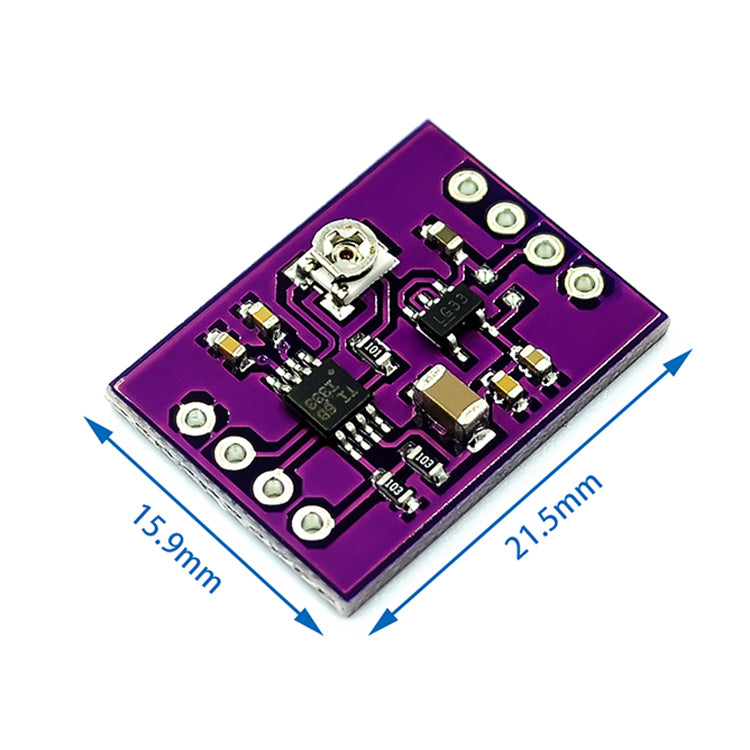

• Montaje en superficie, encapsulado compacto SOIC-8

Descripción del producto

El amplificador de medición de precisión es adecuado para el acondicionamiento de señales de baja tensión procedentes de sensores o circuitos de puente. Sus dos canales configurables de forma independiente permiten amplificar en paralelo distintas señales de medición.

La ganancia se ajusta mediante resistencias externas y puede seleccionarse entre un factor de 1 y 10000. El filtro paso bajo integrado, con una frecuencia de corte de hasta 10 kHz, suprime las tensiones parásitas por encima de este umbral y reduce considerablemente el ruido del sistema. El nivel de salida se adapta al rango de medición del convertidor analógico-digital conectado, sin necesidad de circuitos adicionales.

Entre las aplicaciones típicas se incluyen la evaluación de termopares, en los que las señales de milivoltios se elevan a niveles de control, y la adquisición de valores de medición en sensores resistivos mediante amplificadores de puente. Incluso en bancos de pruebas con baja resolución, la ganancia variable permite obtener valores de medición fiables sin necesidad de utilizar varios tipos de amplificador.

La alimentación puede realizarse con una tensión simétrica de ±5 a ±15 V o con una única fuente de 5 a 30 V. La hoja de datos proporciona tablas de ganancia para todos los valores de resistencia importantes, por lo que no es necesario realizar una calibración. Para utilizarlo se requieren conocimientos básicos de circuitos analógicos y un instrumento de medición de baja frecuencia para la comprobación.

Advertencia de seguridad

El módulo es un componente de desarrollo y prueba; no es adecuado para su puesta en servicio en instalaciones de suministro eléctrico. Los trabajos en instalaciones eléctricas existentes o en sus inmediaciones están reservados a personal electricista cualificado. En caso de duda, antes de ponerlo en funcionamiento debe consultarse a un electricista cualificado.

Contenido del suministro

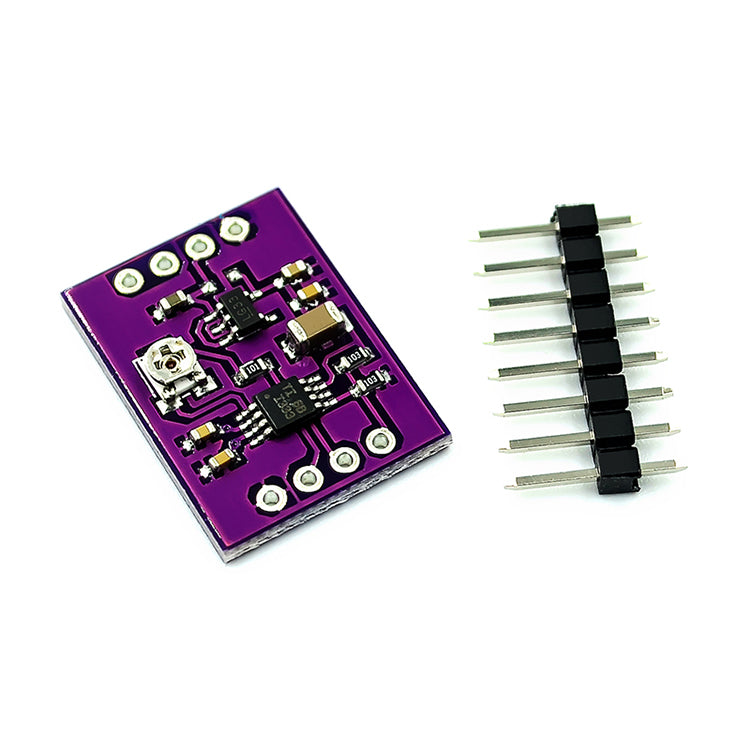

• 1x Amplificador de precisión / amplificador de medición INA333
