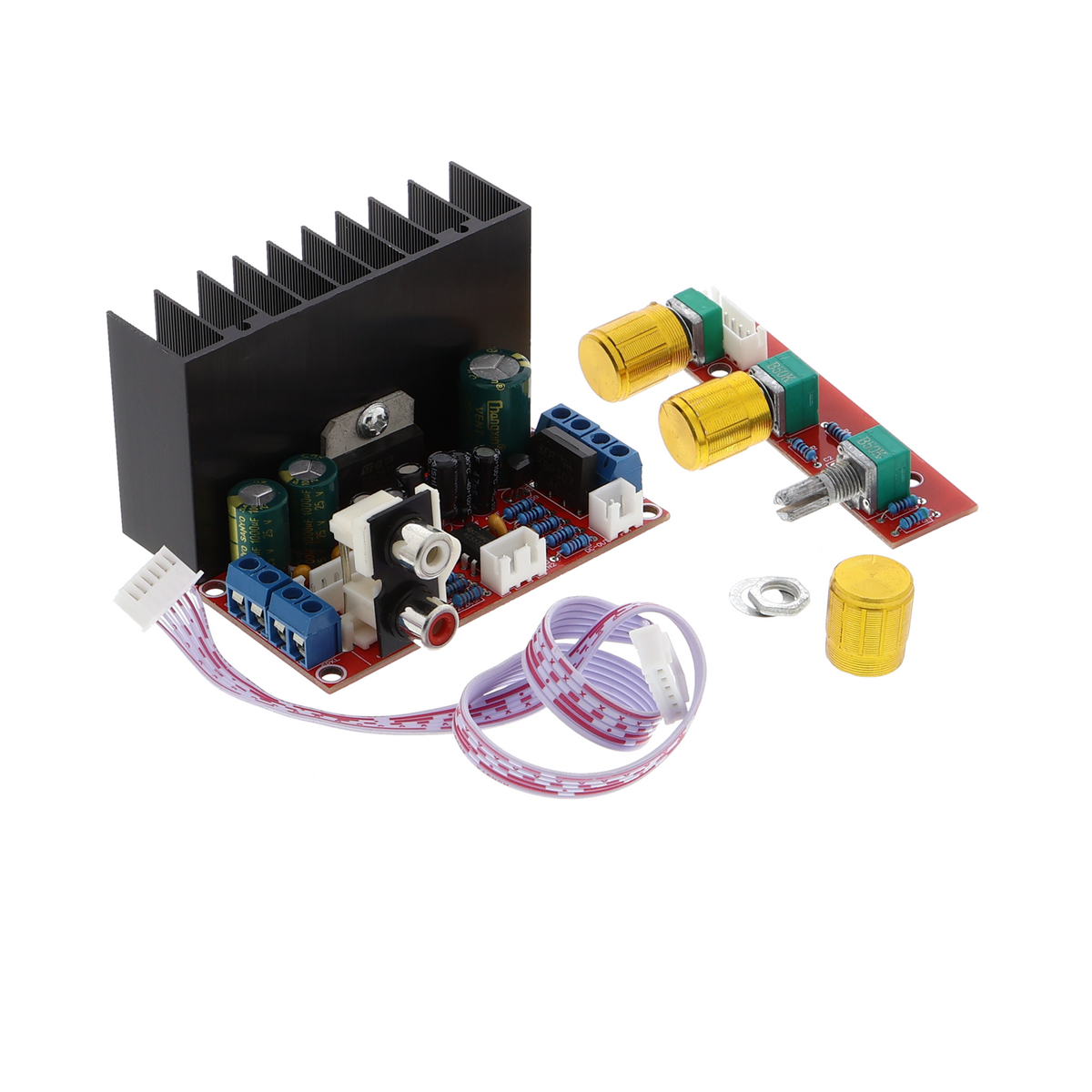

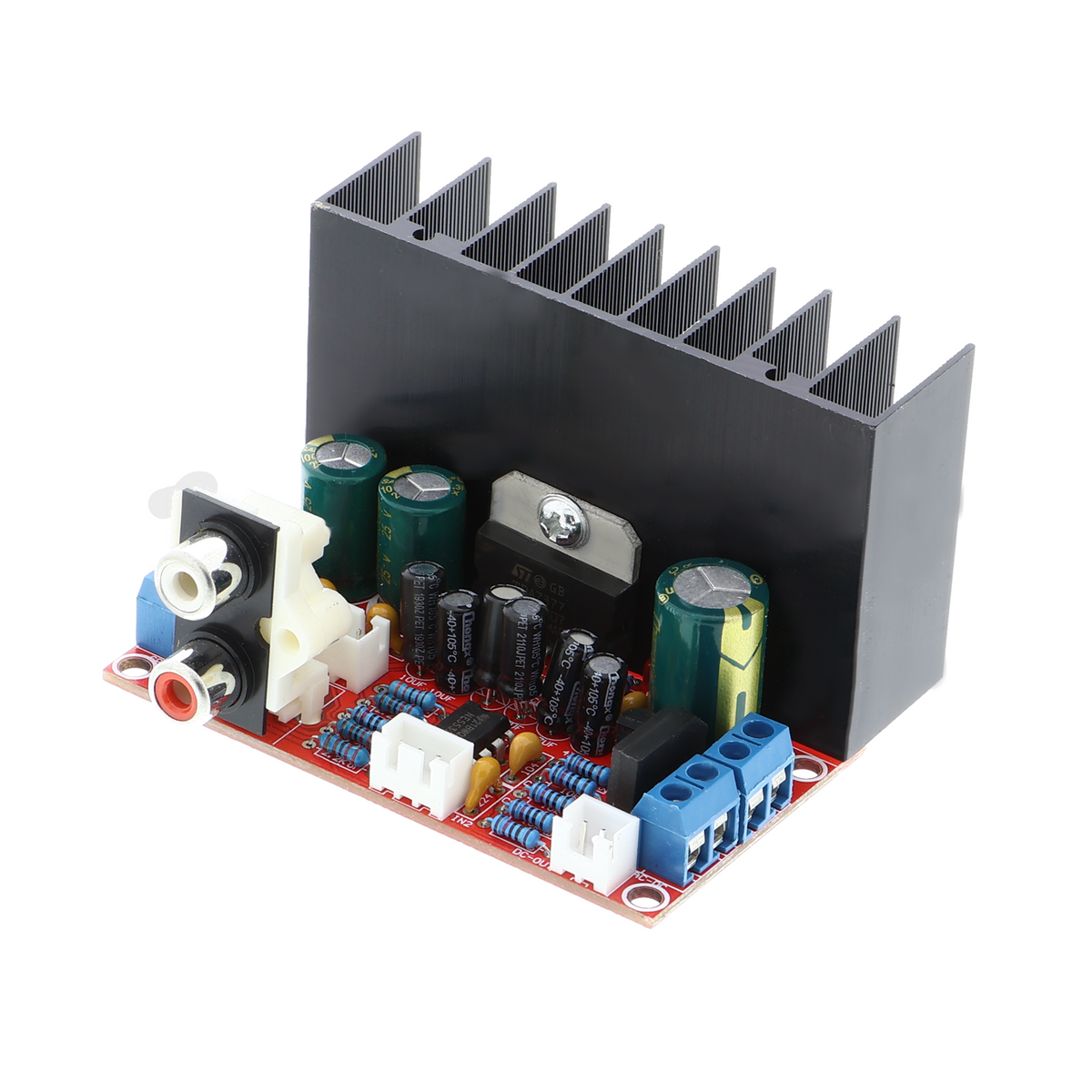

Amplificador de audio TDA7377, 2.1 canales

Descripción general del producto

• Amplificador de audio integrado para reproducción estéreo o dos canales mono
• Potencia de salida de 2* 41 W a 4 ohmios o 2* 25 W a 8 ohmios
• Tensión de alimentación de 8 a 18 V de corriente continua
• Sensibilidad de entrada de 500 mV para la modulación máxima
• Encapsulado DIP compacto de 15 pines para facilitar el montaje en placas de circuito
• Solo se requieren dos condensadores externos y un disipador de calor

Descripción del producto

El TDA7377 es un amplificador de audio integrado que proporciona dos canales completamente independientes con hasta 41 vatios de potencia de salida por canal en altavoces de 4 ohmios. Los mismos pines también pueden configurarse como un canal mono con el doble de potencia. El chip funciona con una tensión de alimentación de entre 8 y 18 voltios, por lo que resulta adecuado tanto para dispositivos alimentados por batería como para fuentes de alimentación de equipos móviles o de proyectos de electrónica.

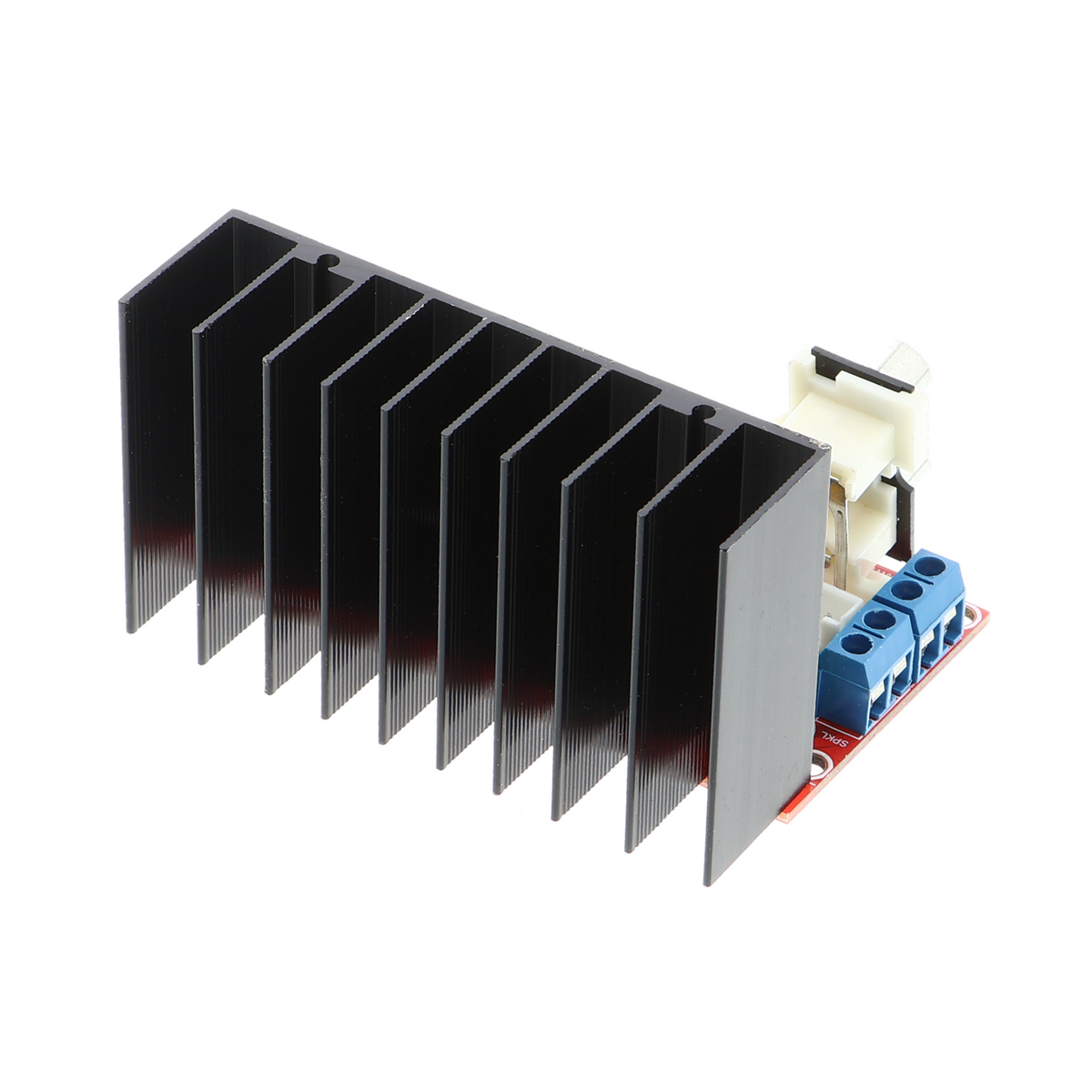

La sensibilidad de entrada es de aproximadamente 500 milivoltios para alcanzar la modulación máxima, lo que permite conectarlo directamente a las salidas de preamplificadores de micrófono, smartphones o fuentes de audio con nivel de línea. El circuito integrado solo necesita dos condensadores externos para la estabilización, lo que reduce considerablemente la complejidad del circuito. Se requiere un disipador de calor pasivo, especialmente con potencias de salida elevadas, para garantizar la disipación térmica.

El amplificador es adecuado para altavoces portátiles, amplificadores de guitarra compactos, cajas acústicas activas, sistemas de audio para motocicletas y vehículos, así como para instrumentos electrónicos con sistemas de altavoces integrados. En el ámbito DIY, el encapsulado DIP también permite montarlo en placas universales sin necesidad de técnicas de fabricación especiales.

El TDA7377 se suministra como un circuito integrado sin optimizaciones de encapsulado ni de funciones adicionales. Para su funcionamiento, deben proporcionarse una alimentación estabilizada dentro del rango de tensión indicado y señales de entrada adecuadas. La potencia de salida máxima depende de la impedancia del altavoz conectado y de la tensión de alimentación disponible.

Información de seguridad

El circuito integrado puede generar una cantidad considerable de calor a plena carga; es necesario utilizar un disipador de calor, que deberá protegerse con material aislante frente al contacto con la carcasa si se prevén superficies metálicas cercanas. Este producto está destinado exclusivamente a la construcción de prototipos y a fines de prueba y desarrollo, y no está diseñado para su instalación en la red eléctrica doméstica. En caso de duda antes de la puesta en funcionamiento, debe consultarse a un electricista cualificado.

Contenido del paquete

• 1x Amplificador de audio TDA7377, canal 2.1
