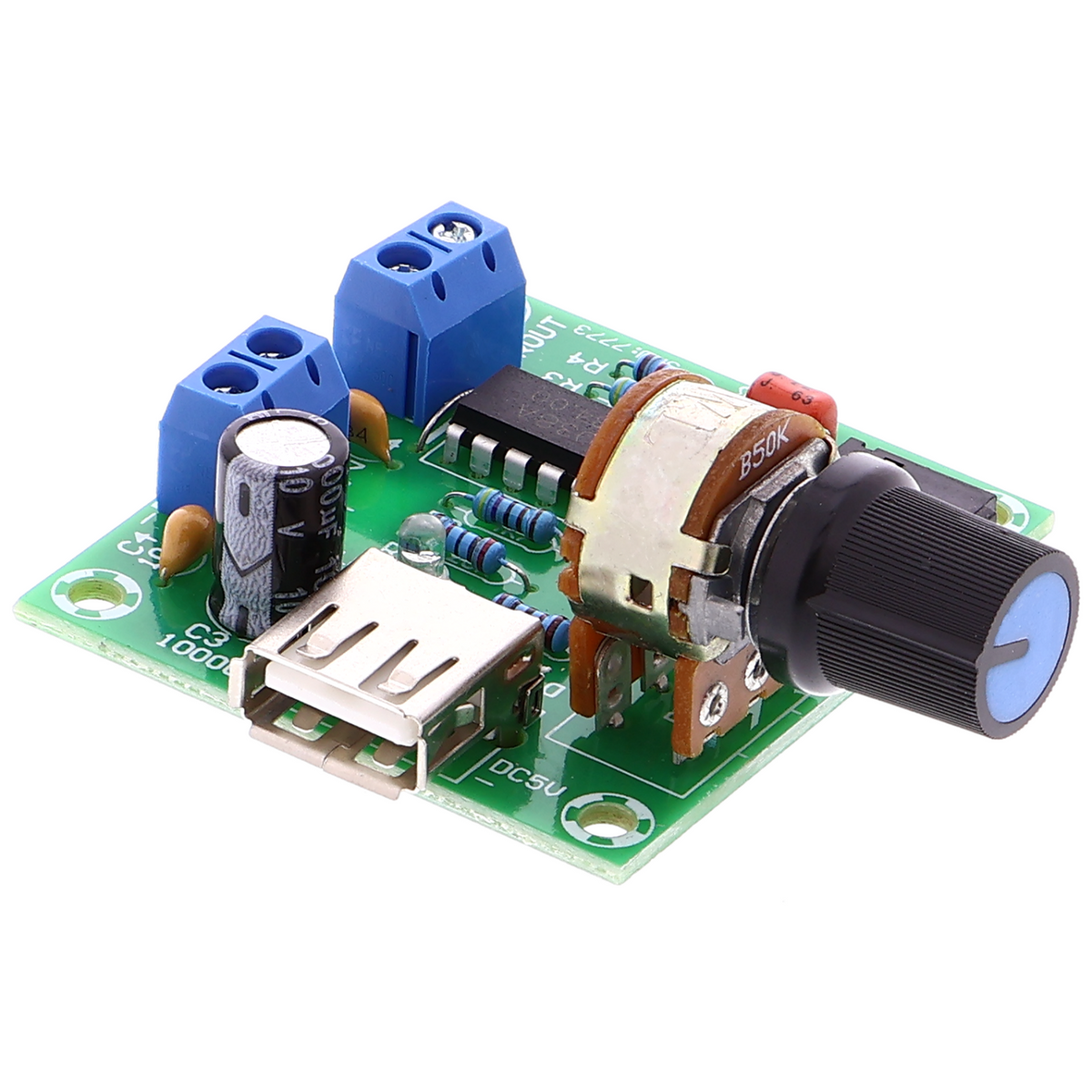

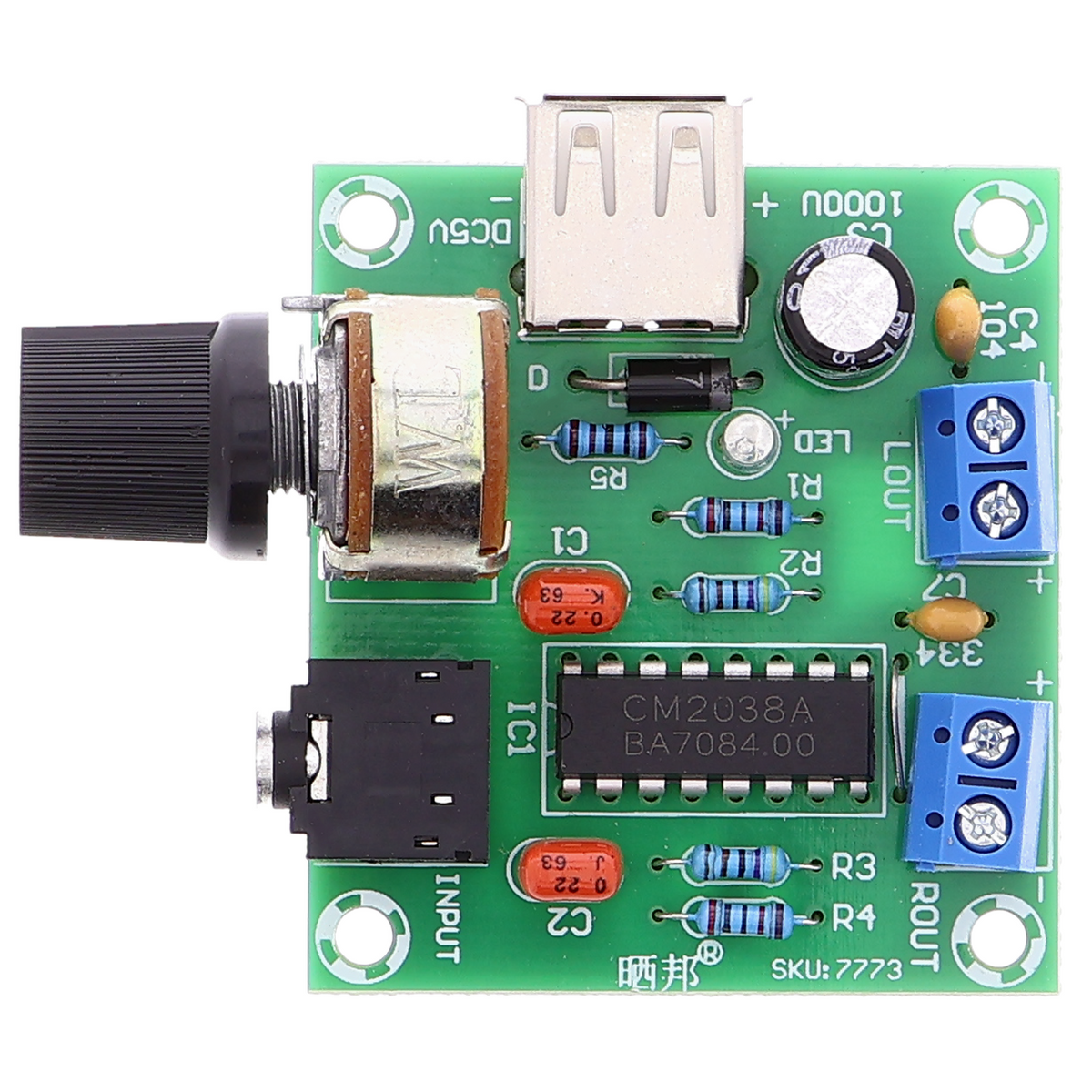

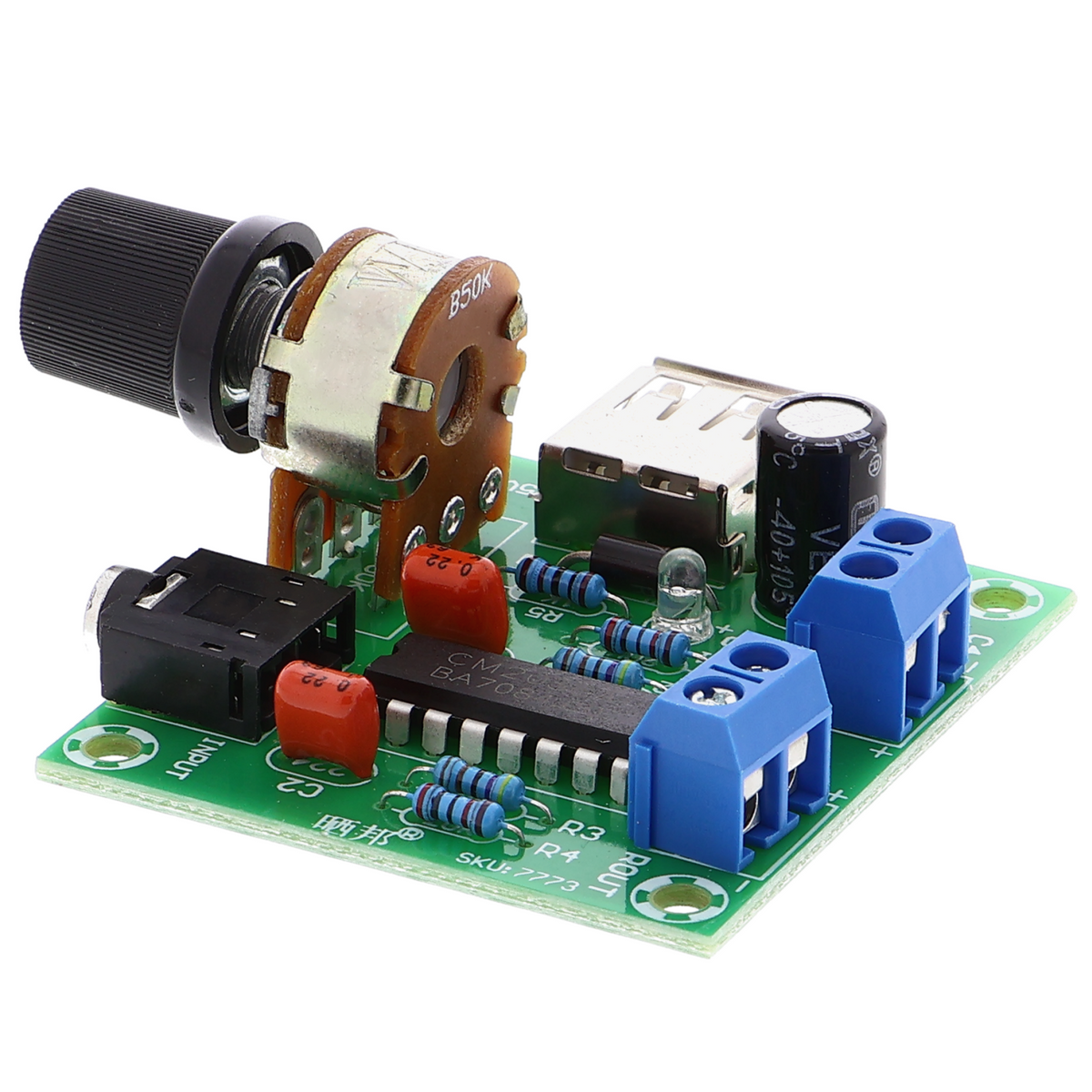

Amplificador de audio PM2038 - 5W+5W, 2 canales, 5V mediante USB

Descripción general del producto

• Amplificador de audio estéreo con 2*5 W de potencia de salida a una tensión de funcionamiento de 5 V
• Entrada para señales de nivel de línea (por ejemplo, de placas de microcontroladores, smartphones o módulos de audio)
• Amplificación sin fuente de alimentación externa, alimentada directamente con el nivel lógico de 5 V
• Diseñado para conectar altavoces con una impedancia de hasta 4 ohmios por canal
• Salida de auriculares opcional
• Placa compacta con asignación de pines estándar para su integración en proyectos de desarrollo

Descripción del producto

El PM2038 es un amplificador de audio estéreo compacto que eleva la potencia de las señales de nivel de línea y puede conectarse directamente a fuentes de alimentación de 5 V. Además de la alimentación, el chip solo necesita unos pocos componentes externos para su estabilización y acoplamiento.

Los dos canales proporcionan 5 W cada uno con una carga de 4 ohmios; con una impedancia mayor, la potencia disminuye en consecuencia. Si utilizas altavoces de 8 ohmios, debes contar con aproximadamente 2,5 a 3 W por canal. La señal de salida es estable a altas frecuencias y la distorsión se mantiene baja con niveles normales.

El amplificador es adecuado para proyectos que necesitan retroalimentación acústica o reproducción de música, robots con salida de voz, sistemas IoT con alarmas, equipos de presentación o instalaciones interactivas. Como no requiere una fuente de alimentación adicional, el módulo encaja en montajes compactos donde el espacio es limitado. La entrada acepta chips de audio digital, DAC de audio o tarjetas de sonido con niveles lógicos estándar.

Para utilizarlo se necesitan altavoces o auriculares con la impedancia adecuada; las salidas no están diseñadas para conectarse directamente a las entradas de auriculares de dispositivos de audio convencionales. La alimentación de 5 V debe disponer de suficiente reserva de corriente; bajo carga, pueden circular brevemente más de 2 amperios por canal. Es necesaria una fuente de alimentación estable y con bajo ruido para evitar interferencias de zumbido.

Indicación de seguridad

El amplificador no está previsto para conectarse a la red eléctrica doméstica y solo debe utilizarse para prototipos y fines de prueba y desarrollo. La fuente de alimentación de 5 V debe supervisarse continuamente y estar protegida contra sobrecargas. Si no tienes claro cómo integrarlo en sistemas de mayor tamaño o qué circuitos de protección son necesarios, consulta a un electricista cualificado antes de ponerlo en funcionamiento.

Contenido del paquete

• 1x Amplificador de audio PM2038 - 5W+5W, 2 canales, 5 V mediante USB
