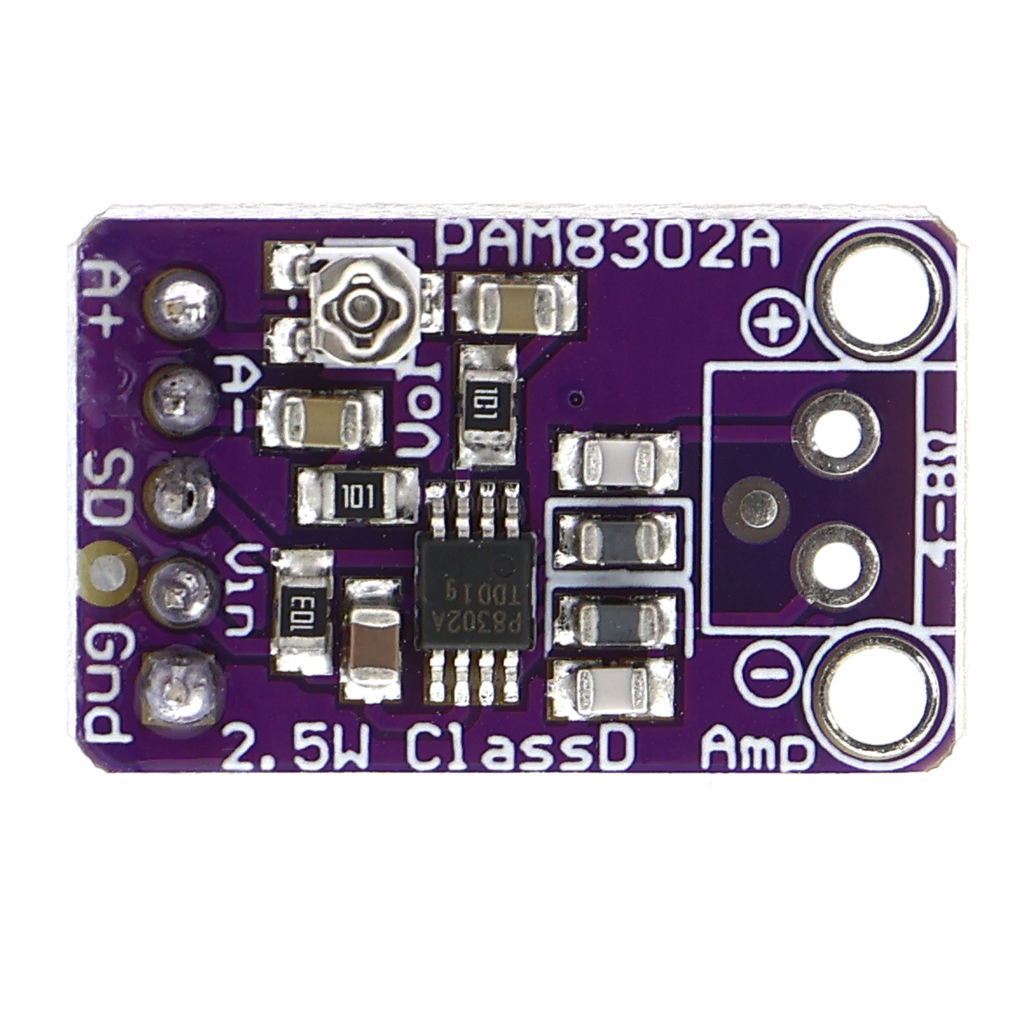

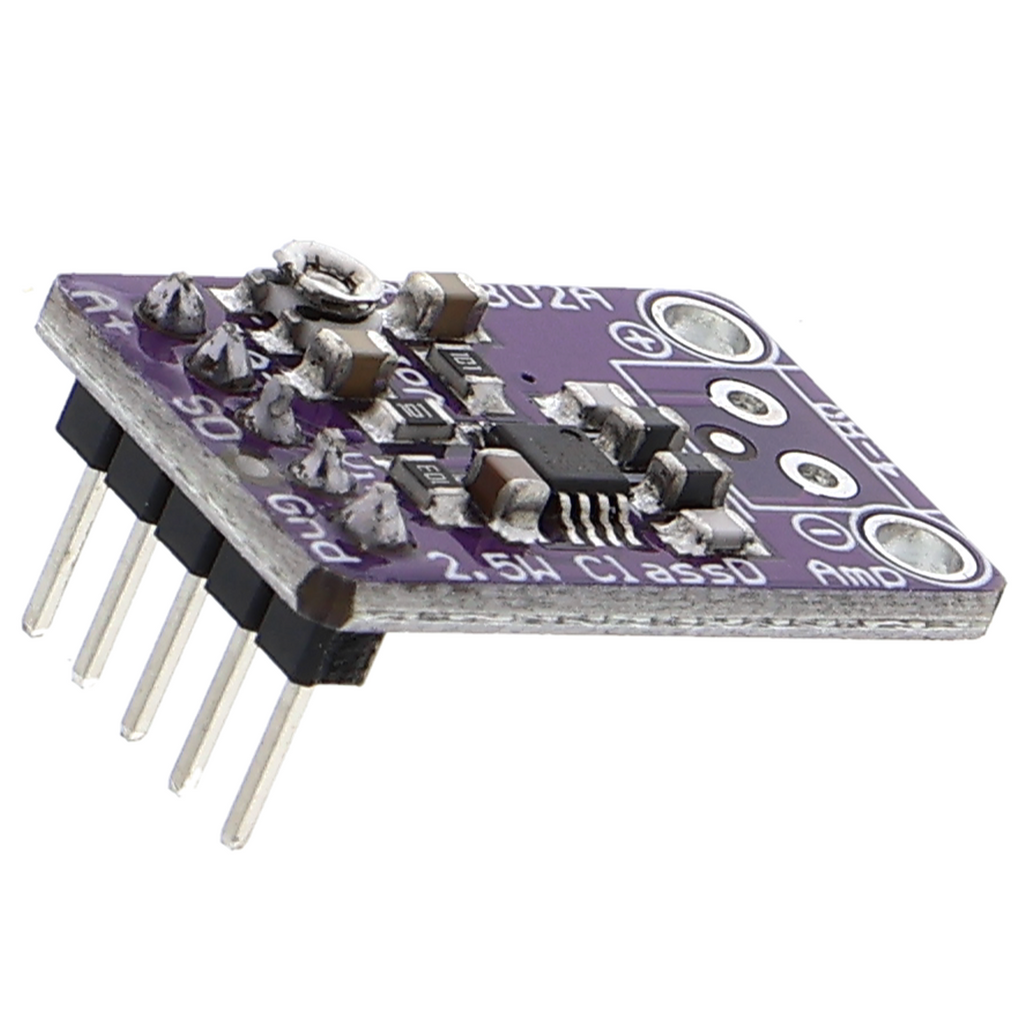

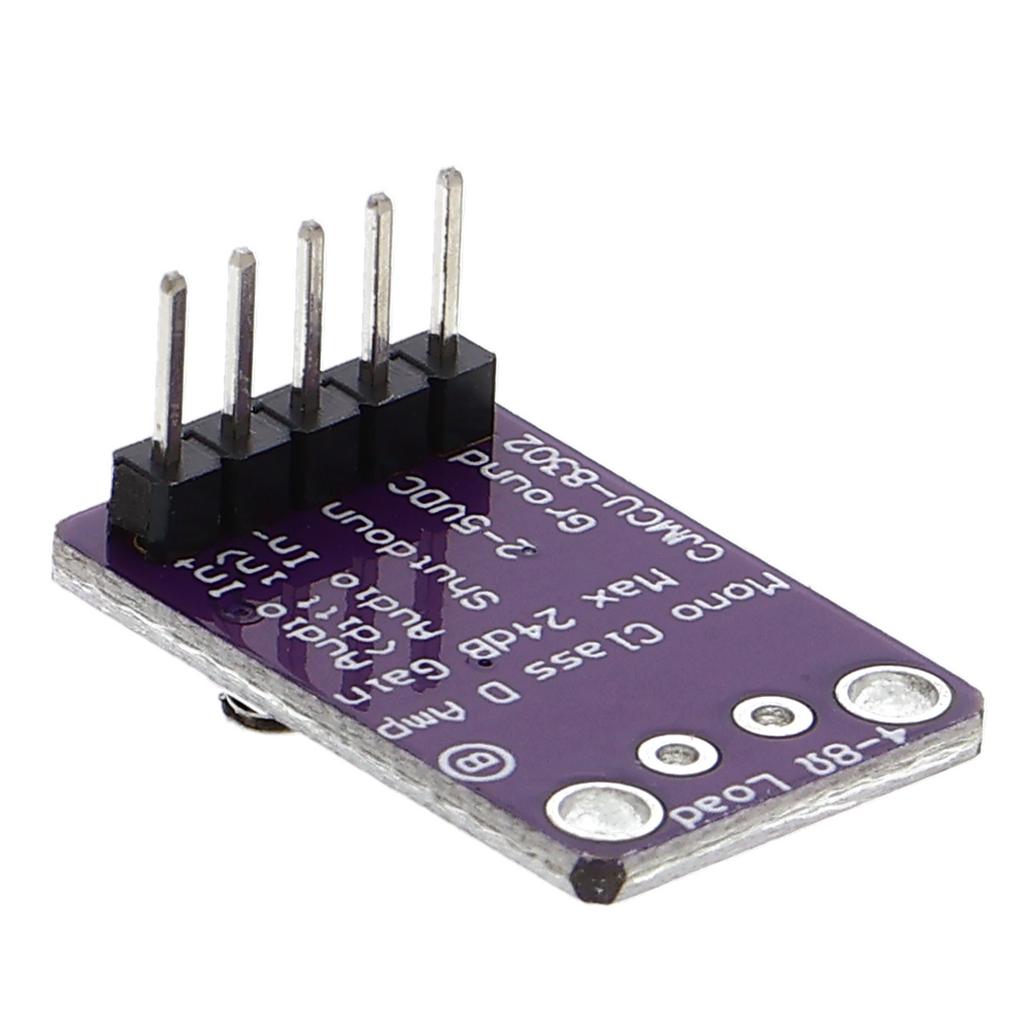

Amplificador de audio PAM8302A, miniatura, 2.5V - 5V, 1 canal (mono), clase D

Descripción general del producto

• Amplificador de audio compacto para reproducción mono con una tensión de funcionamiento de 2,5 a 5 V
• Potencia de salida máxima de 1 vatio a 4 ohmios
• IC amplificador clase A PAM8302 con filtro de salida integrado
• Señal de entrada mediante audio analógico o señales PWM digitales
• Consumo de corriente en modo de espera inferior a 5 mA

Descripción del producto

Este amplificador de audio acciona altavoces y auriculares con bajas tensiones de funcionamiento. El amplificador de conmutación miniaturizado procesa señales de audio de microcontroladores, salidas de audio o generadores de señales y las emite con una potencia de hasta 1 vatio. Con tensiones de funcionamiento de entre 2,5 y 5 voltios, el módulo se adapta directamente a sistemas alimentados por batería sin necesidad de reguladores de tensión adicionales.

El IC amplificador utiliza un método de conmutación pulsada que ofrece un consumo especialmente bajo con tensiones reducidas. En modo de espera, el consumo de corriente es inferior a 5 mA. Para las señales de entrada, el amplificador admite tensiones de audio analógicas y señales PWM, lo que permite utilizarlo de forma flexible en proyectos basados en microcontroladores. El filtro de salida integrado reduce los ruidos de conmutación del propio amplificador.

Entre sus aplicaciones se incluyen dispositivos de audio portátiles, como altavoces alimentados por batería, sistemas de alarma y dispositivos de notificación en aplicaciones IoT, proyectos de robótica con salida de sonido o reproducción de música sencilla mediante microcontroladores. Por ejemplo, en un dispositivo portátil con una batería de litio de 3,7 V, el módulo amplifica las señales de un DAC de audio hasta niveles adecuados para altavoces, sin que el espacio necesario o el consumo de corriente reduzcan considerablemente la autonomía de la batería.

El amplificador requiere un altavoz o unos auriculares externos con una impedancia mínima de 4 ohmios. La señal de entrada analógica debe tener un nivel estable para poder utilizar toda la potencia de salida. La tensión de funcionamiento debe mantenerse estable entre 2,5 y 5 voltios. Las pilas o baterías recargables deben desecharse conforme a la normativa vigente.

Indicación de seguridad

Este módulo está destinado exclusivamente a la construcción de prototipos y a fines de prueba y desarrollo, y no está diseñado para su instalación en la red eléctrica doméstica. Presta atención a la polaridad correcta de la alimentación. Si tienes dudas sobre el cableado, consulta a un profesional electricista antes de ponerlo en funcionamiento.

Contenido del suministro

Descripción general:
