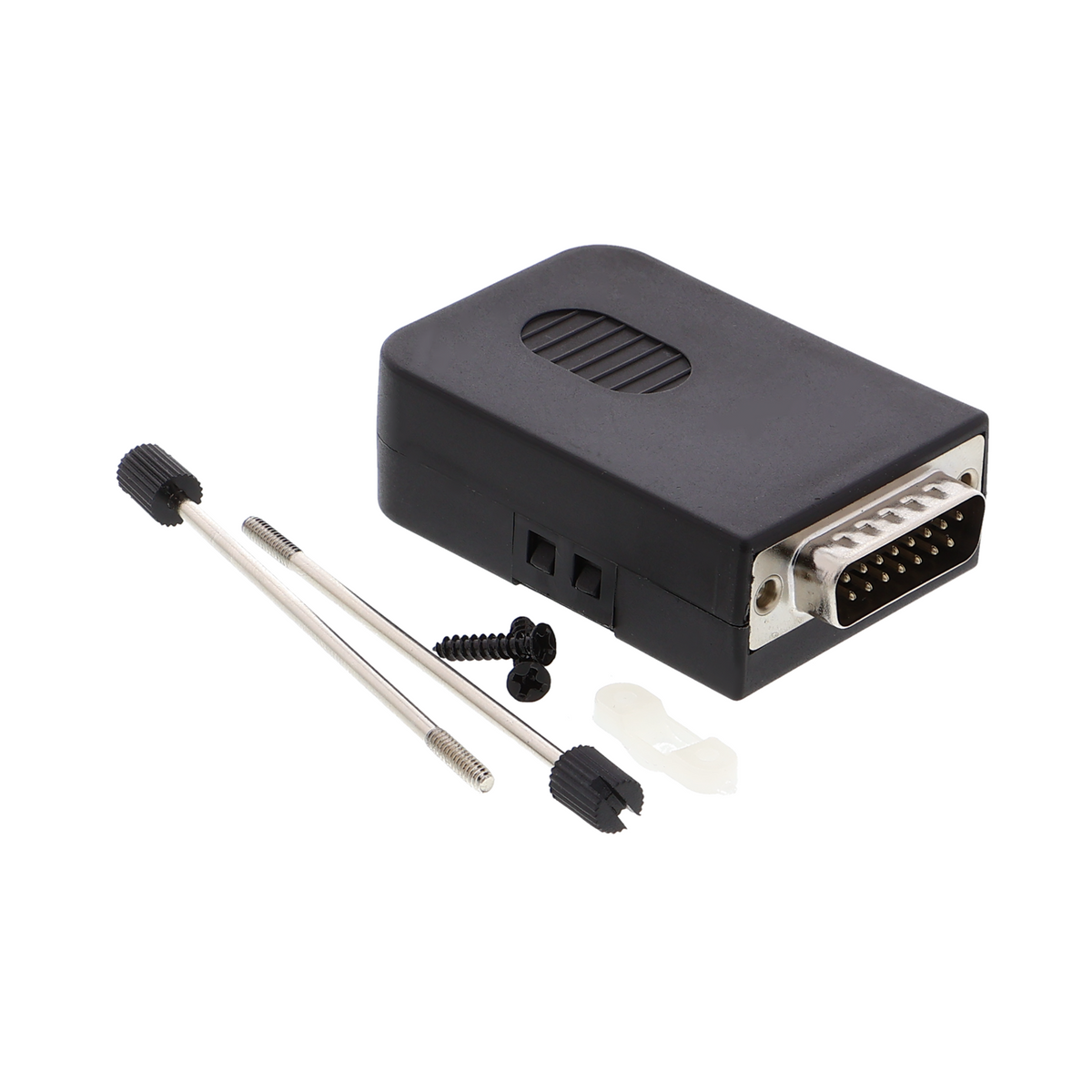

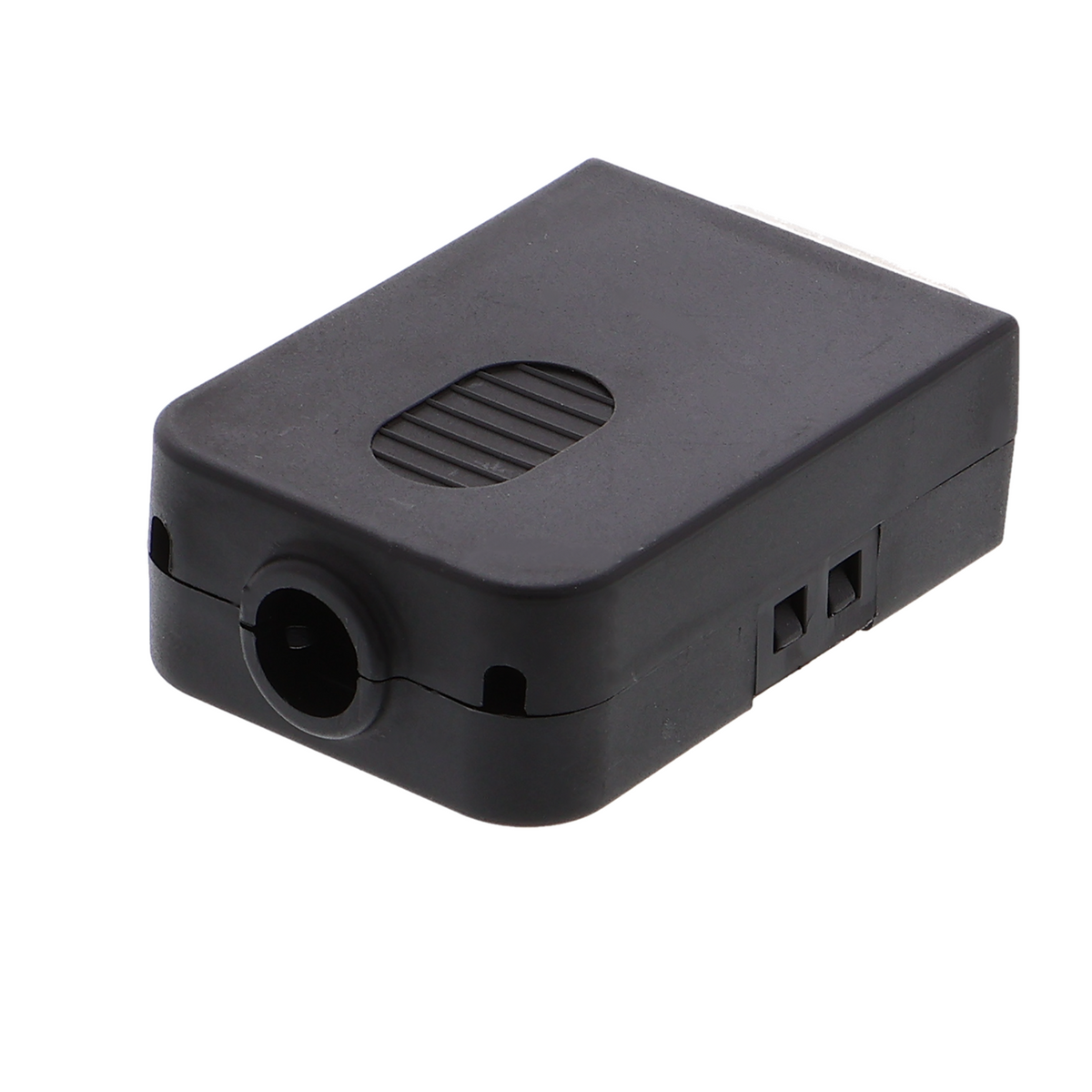

Adaptador de conector D-SUB DSUB de 15 pines a bornes de tornillo

Descripción general del producto

• El adaptador convierte un conector D-Sub de 15 pines en contactos de terminales de tornillo
• Permite conectar cables D-Sub a placas perforadas de tiras o placas de pruebas
• Puede utilizarse sin soldar
• Asignación sencilla de los contactos mediante etiquetado
• Compatibilidad de pines con la serie D-Sub estándar

Descripción del producto

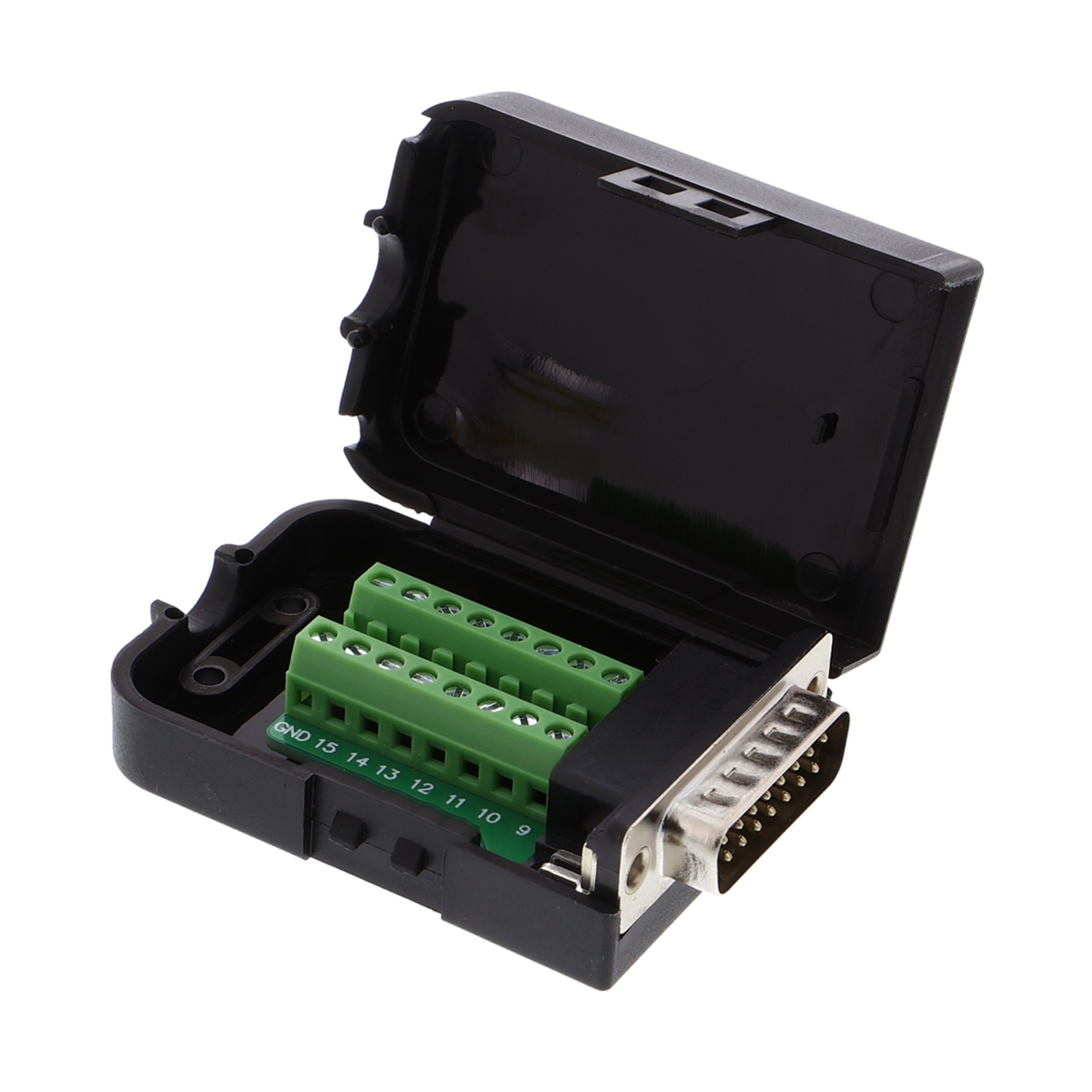

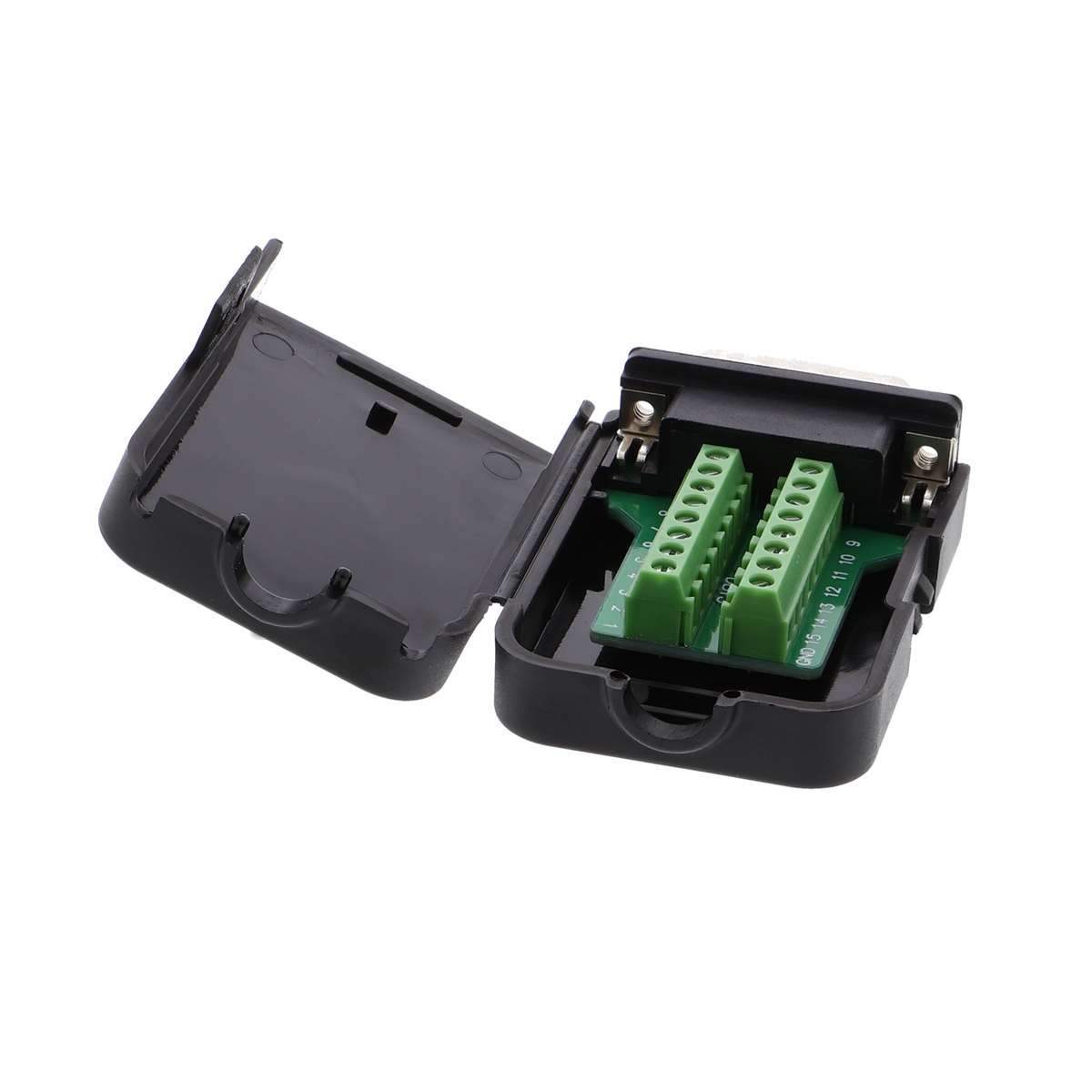

Este adaptador conecta conectores D-Sub con contactos de terminales de tornillo y permite realizar conexiones de señales sin soldadura. Un cable D-Sub se conecta al conector desde arriba y los 15 contactos se distribuyen en otros tantos terminales de tornillo, que permiten realizar conexiones pasantes en una placa perforada de tiras o una placa de pruebas.

Los terminales de tornillo ofrecen dos ventajas: los cables se pueden cambiar rápidamente sin tener que deshacer la conexión soldada de estaño, y el adaptador es compatible con todos los montajes de circuitos que utilizan conexiones mediante terminales. De este modo, se evita la laboriosa resoldadura de los cables de señal si más adelante se sustituye el adaptador por otro breakout de conexión. El adaptador es adecuado para cualquier aplicación en la que equipos de laboratorio, tarjetas de medición o placas de control deban comunicarse con dispositivos antiguos mediante cables D-Sub.

El adaptador no necesita alimentación y es compatible con todas las separaciones de pines habituales de las placas perforadas de tiras y las placas de experimentación. Los terminales de tornillo sujetan de forma fiable conductores con secciones habituales a partir de 0,5 mm². Antes de realizar la conexión, se debe comprobar la asignación de las posiciones D-Sub indicada en la hoja de datos para evitar confusiones de señales.

Advertencia de seguridad

Este producto está destinado exclusivamente al montaje de prototipos y a fines de prueba y desarrollo. No es adecuado para su integración en la instalación eléctrica doméstica. Antes de ponerlo en funcionamiento con tensiones de red o señales de alta frecuencia, debe consultarse a un electricista cualificado.
