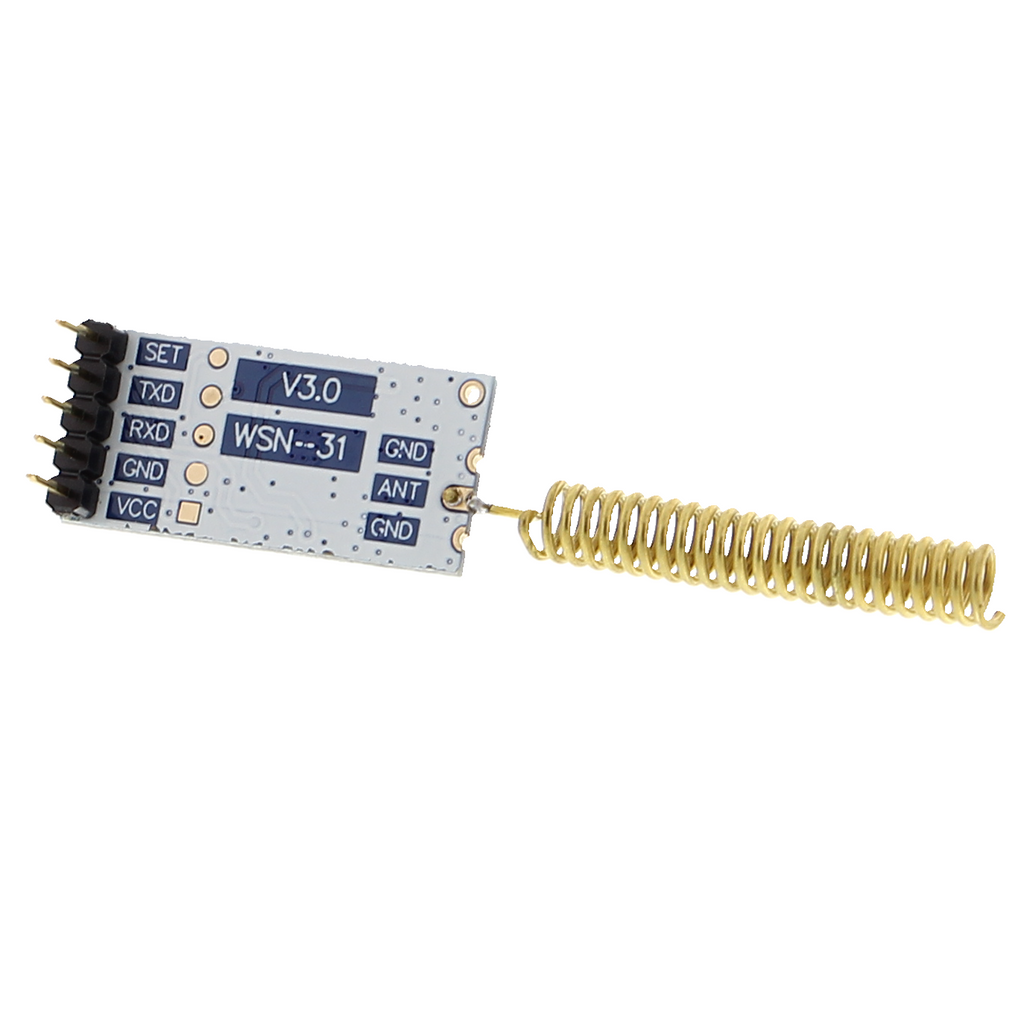

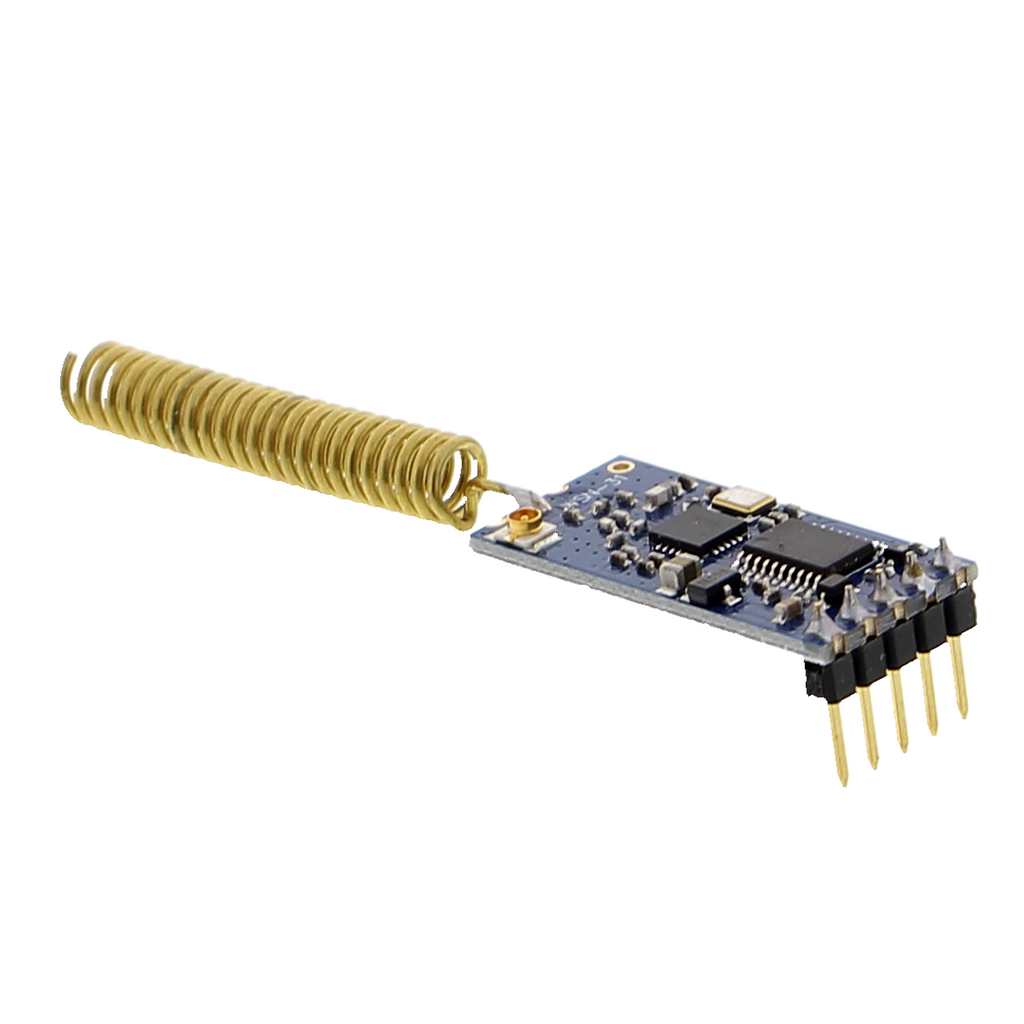

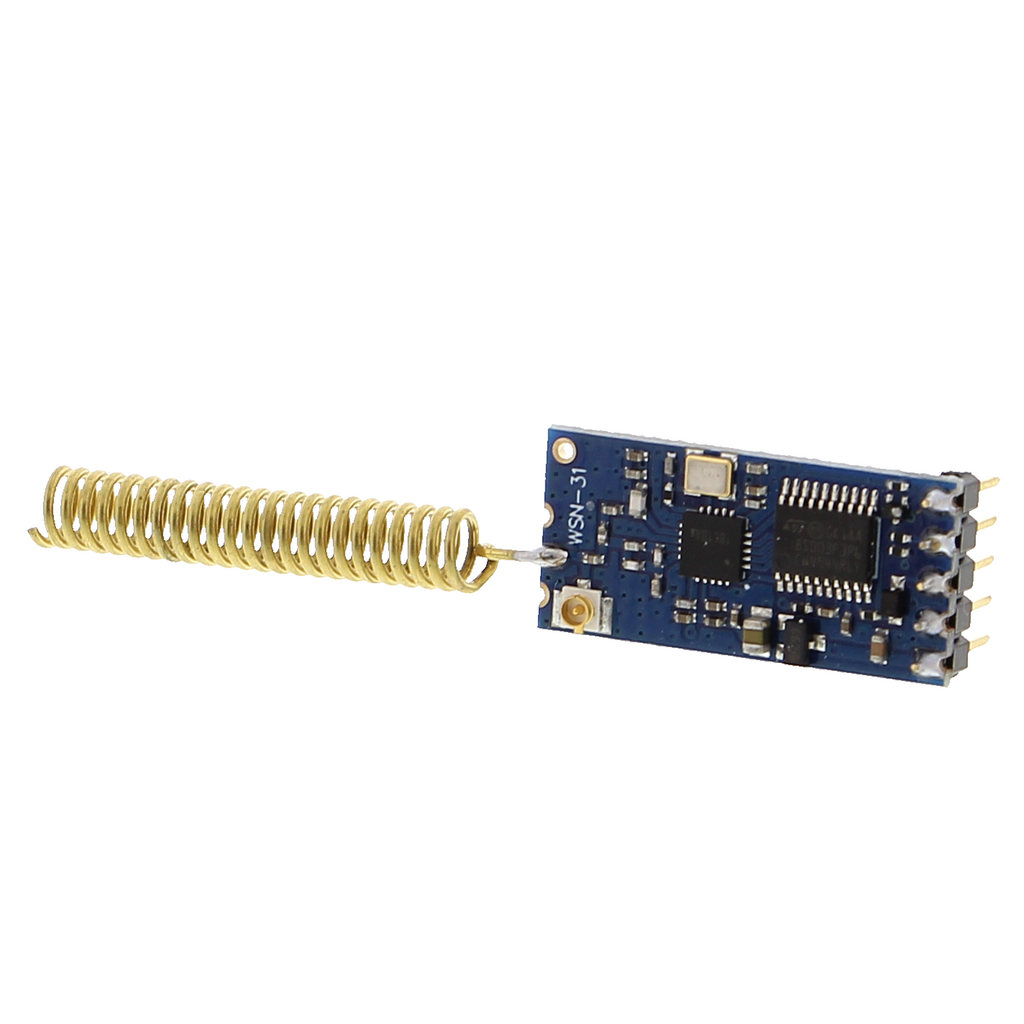

Puerto serie inalámbrico RF CC1101 de 433MHz - RS232 TTL Si4463, NRF24L01

Descripción general del producto

• Módulo inalámbrico para comunicación de largo alcance en la banda de 433 MHz
• Alcance de hasta 300 metros en campo abierto
• Conexión RS232 y TTL para integración directa en sistemas existentes
• Gateway inalámbrico serie, no requiere infraestructura de red
• Tensión de funcionamiento de 3,3 a 5 V
• Velocidad de transmisión configurable de hasta 38400 baudios
• Consumo en modo de espera inferior a 1 mA

Descripción del producto

Este módulo inalámbrico cubre distancias en la banda de uso libre de 433 MHz y conecta sistemas alejados mediante una interfaz serie inalámbrica. La comunicación es transparente: no funciona como gateway de red, sino como una simple transmisión de datos entre conexiones RS232 o TTL. El módulo es adecuado para todos aquellos casos en los que una conexión fija no resulta práctica y no hay una red WiFi disponible.

El transceptor CC1101 transmite y recibe en la banda ISM sin necesidad de asignación oficial de frecuencia. El alcance en campo abierto es de hasta 300 metros, mientras que en interiores es considerablemente menor y depende del material de las paredes. La velocidad de transmisión puede ajustarse entre 1200 y 38400 baudios, adaptándose así a diferentes requisitos. Como el módulo funciona con tensiones de entre 3,3 y 5 V, conecta directamente placas con diferentes niveles lógicos; no se necesita un convertidor de nivel.

Entre los posibles usos se encuentran las redes inalámbricas de sensores, por ejemplo, para medir de forma distribuida la temperatura y la humedad en una propiedad grande, o para establecer una conexión inalámbrica entre equipos de medición móviles y una estación base fija. También es adecuado para controlar a distancia interruptores o motores sin una línea eléctrica. A diferencia de WiFi y Bluetooth, esta solución requiere mucha menos energía; el consumo en modo de espera es inferior a 1 mA.

Para su funcionamiento se necesita una alimentación estable con condensadores de reserva, ya que el transceptor genera picos de corriente al transmitir. El módulo ya incluye una antena integrada. Para la comunicación inalámbrica bidireccional, ambos dispositivos deben utilizar la misma configuración. Las conexiones serie no ofrecen un handshake RS232 real, sino líneas RX y TX simplificadas con nivel TTL.

Indicaciones de seguridad

El módulo funciona en la banda ISM libre de licencia de 433 MHz y está sujeto a las normativas específicas de cada país relativas a la intensidad de campo y la duración de la transmisión; no está permitido utilizarlo fuera de estos límites. El producto está destinado exclusivamente a la creación de prototipos y a fines de prueba y desarrollo, y no debe instalarse en circuitos eléctricos domésticos. Si tienes preguntas sobre la integración o antes de ponerlo en funcionamiento de forma productiva, consulta a un técnico electricista cualificado.

Contenido del paquete

• 1* 433MHz CC1101 RF Wireless Serial Port - RS232 TTL Si4463, NRF24L01
