LED RGB de 10 mm difusa en placa de circuito impreso

FunduinoÚltima actualización el 27.10.2022

Rot, Grün und Blau einzeln ansteuern

Eine RGB-LED enthält drei Leuchtdioden in einem Gehäuse: Rot, Grün und Blau.

In dieser Anleitung schließt du die RGB-LED auf ihrer Platine an drei digitale Pins an und lässt die Farben nacheinander aufleuchten.

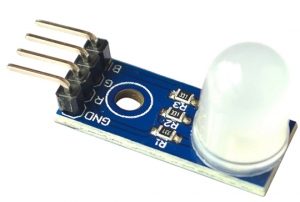

Die RGB-LED

RGB steht für die drei Grundfarben Rot, Grün und Blau. Die RGB-LED enthält für jede Farbe ein eigenes Element, das jeweils an einem eigenen digitalen Pin hängt.

Solche LEDs findest du zum Beispiel:

in Maschinen als Statusanzeige – Rot für eine Störung, Grün für normalen Betrieb
in der Wohnung als LED-Band zur Dekoration oder indirekten Beleuchtung

Anschluss an den Arduino

R an Pin 5
G an Pin 6
B an Pin 7
GND an GND

Anschluss der RGB-Platine: R an Pin 5, G an Pin 6, B an Pin 7, GND an GND

Das Programm

Der Sketch schaltet die drei Farben nacheinander für jeweils eine Sekunde ein. Weil die Farben hier nur ein- und ausgeschaltet werden, reichen normale digitale Pins. Wer Farben mischen will, nutzt PWM-fähige Pins und analogWrite().

Rot, Grün und Blau nacheinander

// Farbe rot an Pin 5
int LEDrot = 5;
// Farbe grün an Pin 6
int LEDgruen = 6;
// Farbe blau an Pin 7
int LEDblau = 7;
void setup()
{
  // LEDs als Ausgang setzen
  pinMode(LEDrot, OUTPUT);
  pinMode(LEDgruen, OUTPUT);
  pinMode(LEDblau, OUTPUT);
}
void loop()
{
  // rotes Element für 1 Sekunde einschalten
  digitalWrite(LEDrot, HIGH);
  delay(1000);
  digitalWrite(LEDrot, LOW);
  // grünes Element für 1 Sekunde einschalten
  digitalWrite(LEDgruen, HIGH);
  delay(1000);
  digitalWrite(LEDgruen, LOW);
  // blaues Element für 1 Sekunde einschalten
  digitalWrite(LEDblau, HIGH);
  delay(1000);
  digitalWrite(LEDblau, LOW);
}
